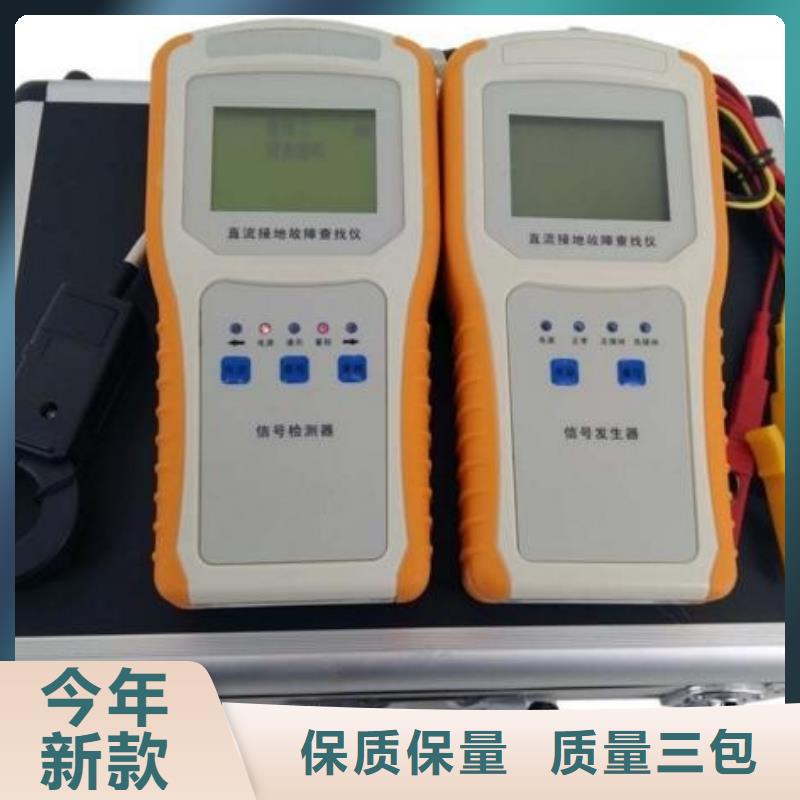

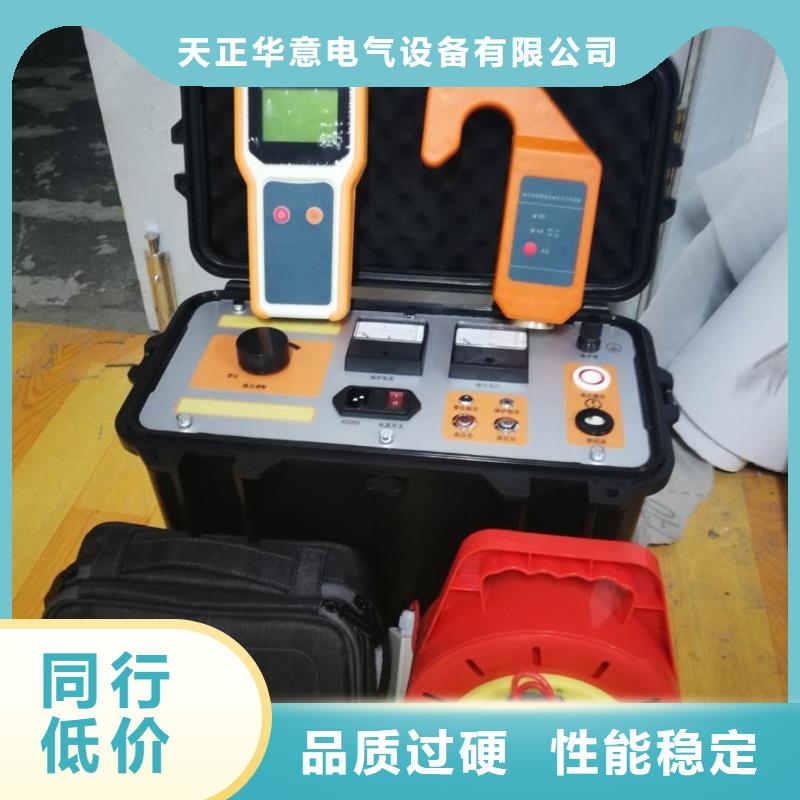

甘肃直流系统接地故障定位仪（因为分析仪内部有平衡电桥，如果接在某一条支路中，在使用探测仪进行查找时将会误以为该支路存在绝缘异常现象）利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。接地点方向的判定：接地点方向的判定是由卡线时采集器箭头的方向与探测仪所显示的箭头方向共同决定：以采集器箭头方向为参考方向，在检测时，采集器方向不变，当探测仪显示的箭头方向向下，说明接地点方向与采集器箭头方向是相反方向；当探测仪显示的箭头方向向上，说明接地点方向与采集器箭头方向是相同方向，如下图示：探测仪显示向下箭头 探测仪显示向上箭头利用“接地点方向”检测环路接地：系统中如果有两条支路的一极或两极连接在一起，形成闭环系统，称之为环路。通常环路以以下几种形式出现：（1）两条支路的正极和负极分别相连形成环路；（2）两条支路的正极或者负极中的一极相连形成环路；（3）两条支路中一条支路的正极通过负载与另一条支路的负极相连形成环路。

甘肃直流系统接地故障定位仪直流互窜检测原理图如下：2.2.3 交流窜电查找原理系统分析仪与被测直流母线相连，分析仪实时检测直流系统中的交流电压分量，如果检测到直流系统中的交流电压分量超过整定值，则判断直流系统中存在交流窜电故障。交流窜电故障点的查找过程与绝缘故障点的查找过程一样。三、功能特点3.1主要功能介绍（1）．系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（2）．系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，平衡桥大小检测，测量范围0—999.9KΩ；（3）．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中窜入的交流电压值，交流电压测量范围为0—280V；（4）．系统分布电容测量功能，仪器可测量系统的分布电容并实时显示；（5）．环网检测及定位功能，仪器可以检测两段母线中存在的各种环网故障，包括正极环、负极环、两极环及异极环等，并可通过波形显示及方向显示来实现环网故障点的定位；（6）．装置具有调幅、复位、电流波形选择和工作模式选择功能，可实现高阻环网故障的查找定位。（7）．支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；（8）．故障电流频谱分析功能，装置通过快速FFT变换实现电流变化的频谱分析功能，有效提取被测电流频点的信号幅值，提高检测精度；（9）．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（10）．波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找,有环网故障及接地故障时显示故障点方向]

甘肃直流系统接地故障定位仪装置原理2.2.1 绝缘故障查找原理系统分析仪与被测直流母线相连，采用乒乓原理计算被测直流系统的平衡桥电阻及对地绝缘电阻，如果被测直流系统存在绝缘故障，系统分析仪则向直流系统投入设定好频率和幅值的检测桥，探测仪通过对各支路中电流信号的检测来实现接地故障点的定位，检测原理如下图示：图中馈线1为正常馈线，馈线n为存在负对地绝缘故障的馈线，为绝缘故障阻值，R为系统平衡电桥。分析仪检测到绝缘故障后向直流系统投入检测桥，该检测桥以图示中的E、F表示，该检测桥的投入使直流系统对地电压产生一个已知频率的周期性变化量，设该变化量的频率为、使直流系统产生的对地电压变化幅值为，则流过上的电流变化幅值为，变化频率与检测桥投入频率相同。探测仪分别在A，B，C处进行检测。在A处检测不到该变化电流信号，说明馈线1没有绝缘故障，在B处可以检测到该变化电流信号，说明馈线n存在绝缘故障，而在C处检测不到该变化电流信号，从而可以确定绝缘故障点处于B、C之间。2.2.2 直流互窜查找原理系统分析仪与被测两段直流母线相连，向其中一段母线切换检测桥，比较两段母线电压变化波形，通过电压变化关系判断系统是否存在环网故障或绝缘故障，如果存在环网故障或绝缘故障，则持续启动检测桥，以供支路探测仪实现环网故障点的定位。当两段支路存在环网故障时，可使用探测仪和采集器对可能存在环网故障的支路进行逐一检测，根据探测仪显示波形和方向终实现环网故障点的查找。
