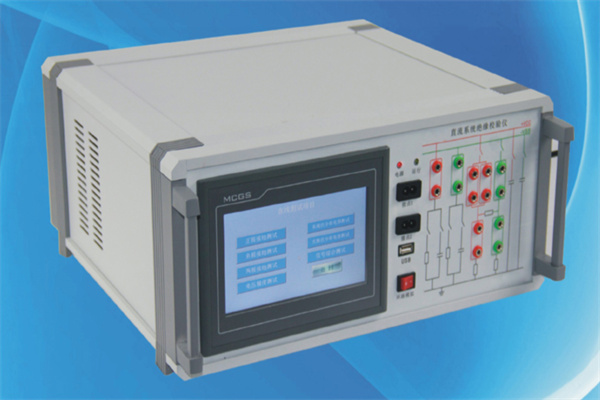

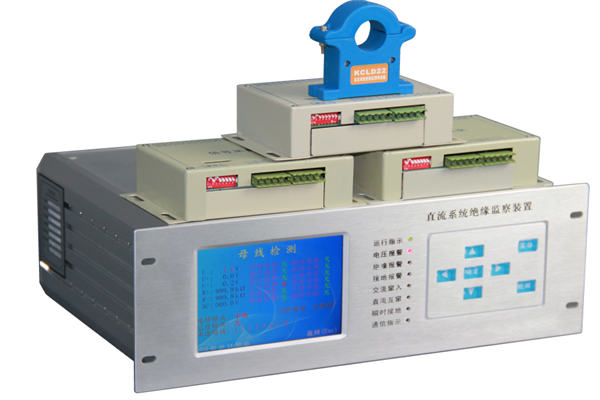

甘肃直流系统绝缘校验仪．接线说明4．1装置面板图示校验仪面板图如下图示：电源：电源指示灯，通电后即亮；工作：工作指示灯，进行功能测试时闪烁；接点1，接点2：检测被测设备的无源输出触点状态； 环路模拟：开启该开关之后，校验仪内部可形成模拟环路状态，在进行环路模拟时将其闭合，否则务必使其处于断开位置；效验仪侧面板图如下图示：交流输入：交流电源输入接线端、保险盒及开关；测试端：连接被测系统或被测设备，棕色—正极；黑色—负极；绿色—地线电源开关：控制供电电源开关。4．2接线说明：上图与面板上插口一致，图中数字标示孔位，其表示的意义如下：12：用于普通支路的测试，将1与2穿过被测设备的传感单元，在进行模拟接地测试时，其间会有漏电流流过供被测设备进行检测；34567：用于进行环路模拟时测试，测试时将4与6穿过传感器A，3穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试；使用1234567插座时，上述相应位需要用设备附带的连接线连接上下插孔。五．操作界面5．1 模式选择界面接通电源，开启开关之后，首先进入的是产品型号界面，等待几秒后，进入工作模式选择画面：关于在线测试与离线测试的说明：在线测试：在线测试时，被测设备由原直流系统供电，设备内部直流电源模块将不提供直流电压输出，此时可将测试端直接接在待测模块所处的同一直流电源系统的母线或支路中进行测试，校验仪将会跟据设定指令向系统或支路中投入对应的电阻或电容；离线测试：离线测试时，被测设备由校验仪内部的直流电源系统供电，选择该模式测试时，须将被测设备完全退出原运行直流的直流系统，单独对其进行全方面的校验；

甘肃直流系统绝缘校验仪 在电压功能测试界面中，测试电压点一栏显示的为用户选中的测试点；当前测试电压：表示当前测试电压点；时间：测试时间，达到设置测试时间间隔之后进入下一个测试点的测试，一个测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。5．3．2 交流接地测试交流接地测试项将在直流电源上施加一交流信号，对被测设备的交流接地功能进行效验。在离线测试项目功能选择菜单下选择交流接地测试后，即进入交流接地测试参数设置界面，如下图示：在该界面中，用户可选择交流接地电压等级及交流接地极性。交流接地电压等级与交流接地极性均可只选择其中一项。参数设置完成之后，按开始测试键进行交流接地效验，界面如下图：该界面中显示当前系统交流接地电压等极与接地极性，及接点I与接点II状态，测试过程中可以按停止测试键中止当前测试，返回上一级设置界面。注：1.交流接地会向系统叠加一工频交流信号，使用前请确定被测装置具有该项检测功能！2.本功能测试时，面板上不需要连接任何线路，交流直接投到母线和地。3.由于进行交流接地测试时可能对被测设备造成严重损坏，请谨慎使用！

甘肃直流系统绝缘校验仪离线测试选择离线测试模式时，在模式选择界面下点击离线测试，即进入电压等级选择画面：校验仪将根据用户选择的被测设备电压等级来控制合适的直流输出电压，电压等级选择错误将可能造成被测设备的损坏，校验仪共提供了四个电压等级供用户选择。确定被测设备的电压等级之后，按确定键进入离线测试项目列表主菜单：在离线测试项目中，正极接地测试，负极接地测试，两极接地测试，系统抗分布电容测试，支路抗分布电容测试及信号综合测试功能项与在线测试时一样，相关设置操作流程可参考在线测试项目对应的功能项进行。下面对离线测试项目下的电压功能测试、交流接地测试、平衡电桥检测和电桥测试项进行说明。5．3．1 电压功能测试电压功能测试项可对被测设备的电压测量精度与电压越限功能进行校验。在离线测试项目功能选择菜单下选择电压功能测试后，即进入电压功能测试参数设置界面，如下图示：在该界面中，用户可选择1—5个电压测试点进行测试，被选中的测试点变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。测试时间间隔为每个测试点的测试时间，也为每两个相邻测试点的时间间隔，测试时间间隔可在5—999S之间进行设置。在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入电压功能测试界面，

甘肃直流系统绝缘校验仪装置特点3.2.1高性能硬件整个系统采用工业级芯片和元器件进行设计和生产。装置为高速32位工控CPU，交直流电压采样都采用独立的高精度16位AD转换器，转换速度在每秒1000次以上，分辨率在1/50000以上。3.2.2人性化界面标签式页面显示，不同的菜单功能都采用统一的图形页面进行显示，为简洁清晰的人机工程学设计。人性化的界面设计，系统可以通过左右键灵活地进行页面的选择。功能一目了然，方便快捷。3.2.3历史数据动态存储装置采用动态数据存储技术，当被测系统窜入交流电压发生变化时即进行存储，方便查看交流窜电变化规律。3.2.4高性所有采样单元均采用隔离设计，设备故障不影响直流系统正常的运行。3.2.5高可靠性软件陷阱和监控芯片双重抗干扰设计，能保证在强电干扰环境下长时间稳定运行。四、主要技术指标4.1、使用环境环境温度：-20℃～＋50℃相对湿度：≤95％工作电源：DC48—300V 4.2、技术指标测试项目 范围 分辨率 精度直流电压 0-300V 0.1V ≤0.2％交流电压 0-300V 0.1V ≤0.5％显示分辨率：320×240屏幕尺寸：2.8英寸TFT数据存储条数：1000条无源触点容量：DC220V/2A数据上传接口：RS232/RS4854.3、外形参数总 质 量：１kg外形尺寸：长x宽x高 145mm＊114mm＊33mm4.4、通信规约通信规约：Modbus（001）和CDT（002），出厂默认通信规约是001。

甘肃直流系统绝缘校验仪系统抗分布电容测试在在线测试项目功能选择菜单下选择系统抗分布电容测试后，即进入系统抗分布电容测试参数设置界面，如下图示：在该设置界面下，用户可对系统正极接地电阻，系统负极接地电阻，系统正对地电容，系统负对地电容进行组合设置，在选中的测试条件变绿灯做为标记，每个测试条件的电阻值或电容值可进行设定（注：当面板上正极或负极测试线短接后，若界面上选择不投入该侧接地电阻，则默认投入接地电阻为255k），测试时间可在5—999S之间进行设定。参数设置完成之后，按开始测试键进入系统抗分布电容测试界面：该界面显示出当前系统测试分布电容值与测试电阻阻值，测试时间达到设定的测试时间后，自动停止测试，测试过程中，也可按停止测试键中止当前测试，返回上一级设置菜单。5．2．6 支路抗分布电容测试支路抗分布电容测试与系统抗分布电容在参数设置与界面显示上相似，具体测试过程可以参照系统抗分布电容测试。5．2．7 信号综合测试信号综合测试主要是针对需要发信号进行接地检测的设备进行测试，在在线测试项目功能选择菜单下选择信号综合测试后，即进入信号综合测试参数设置界面，如下图示：在信号综合测试设置界面中，可以选择信号分析的条件，即正极接地或负极接地，并对接地阻值大小可设定，在设置时，正接地电阻与负接地电阻只能选择其中一项进行测试。设置完成之后，按开始测试进入信号综合测试界面：在该界面中，可显示被测设备波形曲线，信号幅值，信号功率等参数，测试过程中可按停止测试按键中止当前测试，返回上一级设置界面。

甘肃直流系统绝缘校验仪仪器各部件功能及菜单介绍4.1仪器图片分析仪定位仪分析仪I段输出线分析仪II段输出线定位仪电流钳（?50）定位仪电流钳（?1）(小钳子需订货时确定)图14.2功能介绍4.2.1分析仪(1)主界面开关置ON，接通工作电源，启动成功后进入如下主界面。图2①实时显示环境温度；②接地分析按钮，点击即进入接地故障分析界面；③参数设置按钮，单击即进入时间设置，和报警门限设置；④实时显示环境湿度；⑤实时显示日期和时间。(2)接地分析点击主界面“接地分析”按钮进入接地分析界面。每次进入该界面，设备会自动进行一次检测。在检测过程中，设备会提示“检测中，请稍后”。当检测完成后设备会显示“开始测试”按钮，点击此按钮，可以手动进行一次检测。图3当设备检测出接地电阻小于设置的报警门限值时，界面右下角会显示如图4所示的“支路测试”按钮，点击按钮会弹出如图5所示的弹窗，询问是否进入支路查找状态。点击“是”按钮进入则进入支路查找状态，可用定位仪开始查找接地情况。图4图5当设备检测出互窜时，界面右下角会显示如图6所示的“互窜测试”按钮，点击按钮会弹出如图7所示的弹窗，询问是否进入互窜查找状态。点击“是”按钮进入则进入互窜查找状态，可用定位仪开始查找互窜情况。图6图7图8支路检测中，点击“退出支路”即停止当前的支路检测。

甘肃直流系统绝缘校验仪用户可根据现场实际情况选择在线测试或离线测试模式。5．2 在线测试选择在线测试模式时，系统将会提示测试端连接线是否正确的接入系统，提示界面如下：确定测试端连接线已正确接入后按确定键即可进入在线测试项目列表主菜单，如下图示：在该界面下可以选择可在线测试的各项功能，按返回键可以回到模式选择界面。5．2．1 正极接地测试在在线测试项目功能选择菜单下选择正极接地测试后，即进入正极接地测试设置界面，如下图示：在该界面中，用户可选择1—5个正极接地测试点进行测试，被选中的测试点变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。测试时间间隔为每个测试点的测试时间，也为每两个相邻测试点的时间间隔，测试时间间隔可在5—999S之间进行设置。在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入正极接地测试界面，如下图示： 在正极接地测试界面中，测试阻抗一栏显示的为用户选中的测试点；当前测试阻抗：表示当前接地阻抗；时间：测试时间，达到设置测试时间间隔之后进入下一个测试点的测试，一个测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。

甘肃直流系统绝缘校验仪接线说明上图与面板上插口一致，图中数字标示孔位，其表示的意义如下：12：用于普通支路的测试，将1与2穿过被测设备的传感单元，在进行模拟接地测试时，其间会有漏电流流过供被测设备进行检测；34567：用于进行环路模拟时测试，测试时将4与6穿过传感器A，3穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试；使用1234567插座时，上述相应位需要用设备附带的连接线连接上下插孔。五、操作界面5．1 模式选择界面接通电源，开启开关之后，首先进入的是产品型号界面，等待几秒后，进入工作模式选择画面：关于在线测试与离线测试的说明：在线测试：在线测试时，被测设备由原直流系统供电，设备内部直流电源模块将不提供直流电压输出，此时可将测试端直接接在待测模块所处的同一直流电源系统的母线或支路中进行测试，校验仪将会跟据设定指令向系统或支路中投入对应的电阻或电容；离线测试：离线测试时，被测设备由校验仪内部的直流电源系统供电，选择该模式测试时，须将被测设备完全退出原运行直流的直流系统，单独对其进行全方面的校验；用户可根据现场实际情况选择在线测试或离线测试模式。5．2 在线测试选择在线测试模式时，系统将会提示测试端连接线是否正确的接入系统，提示界面如下：确定测试端连接线已正确接入后按确定键即可进入在线测试项目列表主菜单，如下图示：在该界面下可以选择可在线测试的各项功能，按返回键可以回到模式选择界面。
