甘肃电容电流测试仪从变压器中性点测量配网电容电流的方法1、测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。2、测量原理变压器中性点异频信号注入法测量原理如见图5。图5变压器中性点异频信号注入法原理图图5中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）3、测量步骤1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。7 测试人员位于绝缘垫上开始测试。

甘肃电容电流测试仪测试接线（1）单相电容的测量：（2）单相电容测试时，将红测试线一端接在Ua、ua上，另一端测试钳接在一条母线上，黑测试线一端接在Uo、uo上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“P”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。图17如果电容器组有多个单相电容需要测试，可以再测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。(2)三相△型电容的测量：图18为三相△形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图18△形联接被试电容AB 相接线图图19为三相△形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，短接AC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。 20为三相△形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，短接AB相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。

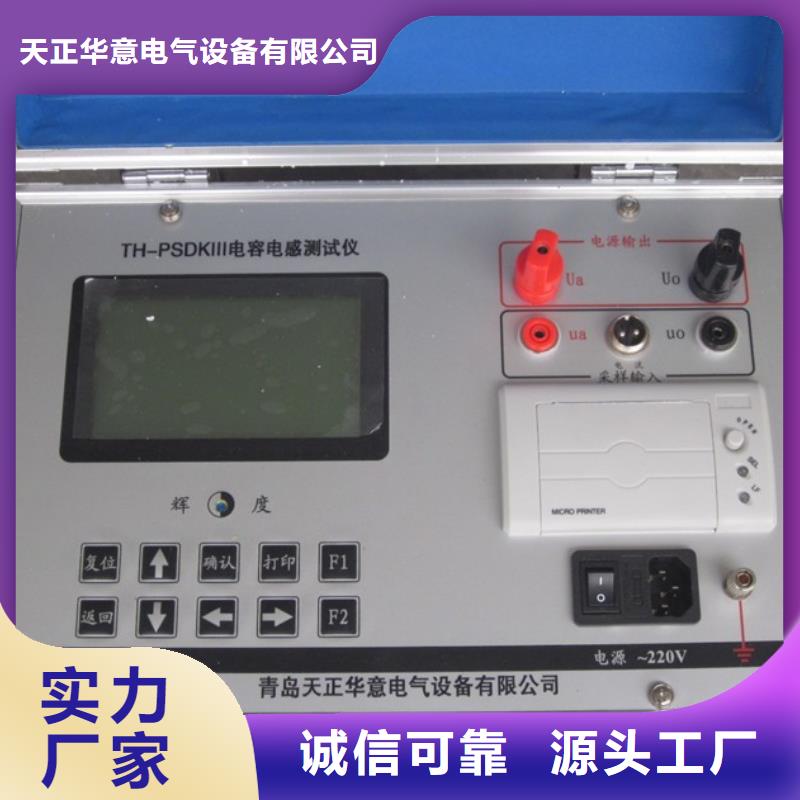

甘肃电容电流测试仪使用条件环境温度 -10℃～50℃环境湿度 ≤85%RH工作电源 AC220V±10%电源频率 50±1Hz仪器功率 200W五、面板介绍图1Ua、Uo：测试线电源电压输出端；ua、 uo :测试线采样电压引入端；电流输入：电流钳接线引入端；电源开关：接通和断开交流电源；：仪器接地端子液 晶 屏：显示操作提示及测量数据键 盘：仪器各种功能的操作打 印 机：打印各种测量数据六、操作说明当仪器按要求接好测试线及电源线后，打开电源开关，液晶显示开机界面，如下图所示：图2延时两三秒钟后液晶显示主菜单，如下图所示：图3如果需要电容测试，在主菜单画面下，按↑ ↓键，选择 电容测试 后，按 确认 键，进入电容测量设定画面，如下图所示：图4在电容测量界面，按↑ ↓键选择被测电容类型，按 确认 键进入如下显示界面（选择单相电容）：图5经过几秒钟时间，显示测试结果如下图所示：图6如果要打印数据，请按打印键，存储数据请按F1键，如果还需测量同相电压下的其他单相电容，可按返回键返回电容测试界面，将电流钳夹到被测电容上，按确认键重新测量。在电容测量界面，如果要测试三相电容，请按↑ ↓键选择被测三相电容类型，此时屏幕会根据三相类型显示当前需要测试哪一相，请根据所选择的相接线，比如如果选择三相△型电容测试，屏幕首先显示的界面

甘肃电容电流测试仪测试接线（1）单相电容的测量：（2）单相电容测试时，将红测试线一端接在Ua、ua上，另一端测试钳接在一条母线上，黑测试线一端接在Uo、uo上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“P”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。图17如果电容器组有多个单相电容需要测试，可以再测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。(2)三相△型电容的测量：图18为三相△形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图18△形联接被试电容AB 相接线图图19为三相△形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，短接AC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。 20为三相△形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，短接AB相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。

甘肃电容电流测试仪技术指标3.1 电容电流测量3.1.1 测量范围：0.3μF～200μF 1A～400A3.1.2 准确度： ±(读数×5%+2字)3.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）3.1.4 电压等级：0.1KV～99.9KV连续可调3.2 零序3U0电压测量3.2.1 测量范围：1V～100V AC 50HZ3.2.2 准确度： ±(读数×1%+10字)3.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）3.3 使用条件及外形3.3.1 工作电源：AC100-240VAC 0.8A 50/60Hz3.3.2 仪器重量：4.5Kg3.3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)3.3.4 使用温度：-10℃～50℃3.3.5 相对湿度：＜90%，不结露4 面板及各部件功能介绍图14.1 电流输出：接测试线一端的弹棒，测试线另一端接PT二次侧。4.2 保险管： 电流输出保险管，串联在测试回路中，熔断电流2A。4.3 显示屏： 工业级320×240点阵彩色液晶屏，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 优盘接口：外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.6 打印机： 打印测试结果。4.7 接地端子：仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.8 电源开关：整机电源开关。4.9 电源输入：交流AC220V电源输入。

甘肃电容电流测试仪接线方法进行测试前，应按使用要求正确连接电源线及信号电缆。（如图3）图31、电压电缆一端接到电压输出端子上 2、测试电流信号电缆插在电流输入插头上， 3、接好电容电感电源线。4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形表卡在所需测量的单台电容器的套管处。注意：一定要将电压输出红端线从钳形表正面穿过后再接到需测量的单台电容器（电抗器）的套管处，接反时测量不准确。五、仪器操作方法 使用本仪器前应仔细阅读本说明书 检查接线无误 仪器接地良好 防止触电事故。开机后屏幕显示主菜单画面。选择测量方式:测电容时可选单相电容、三相△、三相Y，三相Yn 三相III测电抗器电感时可选择大电感、小电感方式，小于5mH时只能选择小电感方式，测电阻时可选择大电阻、小电阻方式，小于1Ω时只能选择小电阻方式。注意:选错可能损坏仪器!选择电压等级:380V 6.6kV 10 kV 35 kV 380/V 6.6/kV 10/kV 35/kV 选择电压等级用于计算电容的千乏数，千乏数计算公式为：千乏数（Kvar）Q=U*U*2*3.14*f*CU:电容的电压等级；f:测量电压的频率；C：电容值在上述设定完成后，将箭头指向开始测量按【ENT】键 稍后结果就会出现在显示屏上，所测数据自动记录按【ENT】键打印数据 按【ESC】键回到开机主菜单进行下一次测量，选择数据查询可以查看以前40次所测电容值或电感值，按上、下键翻页，在数据查询时按【ENT】键可进入历史数据打印菜单，此时按【ENT】键打印本次数据，按下键打印全部40组历史数据。需要调整系统时间时请将光标移到“时间设定”按【ENT】键进入时间设定菜单将光标移到要调整的“年”、“月”、“日”、“时”、“分”、“秒”上，按【ENT】键，此时光标前进一步，再按【上】、【下】键调整，完成后按【ESC】键回到时间设定菜单，全部调完后将光标移到“存”上，按【ENT】键将数据存入仪器，再按【ESC】键回到主菜单。

甘肃电容电流测试仪测试接线（1）单相电容的测量：单相电容测试时，将红测试线一端接在Ua上，另一端测试钳接在一条母线上，黑测试线一端接在UN上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“A”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。如果电容器组有多个单相电容需要测试，可以在测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。图4（2）三相△型电容的测量：图5是三相△形电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图5 △形联接被试电容接线图（3）三相Y型电容的测量：三相Y型电容与△形联接电容器的接线方法一样，只是测量时选择三相Y型电容测量。这里不再做具体介绍。（4）三相Yn型电容的测量：图6是三相Yn型电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，黑色夹子夹在母线N上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图6 Yn形联接被试电容接线图（5）三相III型电容的测量：图7为三相Ⅲ型电容器测量接线方法，测量线由仪器测量输出端按颜色对应插好，将黄色夹子夹在母线排A相上，将绿色夹子夹在母线排B相上，将红色夹子夹在母线排C相上，黑色夹子夹在A’线上，将A‘B’C‘短接，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。
