甘肃接地导通测试仪测试接线专用测试线分别夹到被测试品的引出端。检查试品引出端被夹面是否存在氧化层，如果存在，应首先清理氧化层再夹，否则会影响测试精度。测试钳要保证连接牢固可靠，以防止测试过程掉夹。测试线另一端按颜色接仪表的红、黑接线柱。用接地线把接地端子与大地连接，Ⅰ＋、Ⅰ-、U＋、U- 端子与被测试品采用下图所示的四线法接线，为了测试接线简单方便，随仪器配套的专用测试线是两端分接线，将电流、电压线连接到同一测试钳两端。（2）测试操作连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测试结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证接触良好。测试前了解被测地网的结构形式地网尺寸以及周围空中、地下的环境情况如有无架空线、地下金属管道、地下电缆等在测量时应尽量避开或采取相应措施以便减小测量误差。测试过程中如果出现突然自动关机时可能是由于电量不足造成的，这时需要连接充电器进行充电或设置５Ａ以下输出电流应急测试。测试前，在测试界面内，按“”或“”键设置输出电流，根据被测阻值大小设置不同的电流档位。具体设置情况请参考技术规格处的量程范围。

甘肃接地导通测试仪标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、注意事项1、在测试完成后拆线前，一定要按复位键，方可进行拆线。2、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择适合的电流进行测试。3、测试夹与的被测品引出端连接时，要注意引出端长期裸露在空气中，引出端的表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。九、仪器成套性直流电阻测试仪主机 一台专用测试线 一套三芯电源线 一条保险管10A打 印 纸 两支两卷使用说明书 一本合 格 证 一张保 修 单 一张接 地 线 一条标 准电 阻 一个装 箱 单 一张十、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

<甘肃>天正华意电气设备有限公司 甘肃智能型接地引下线导通测试仪期待您的咨询

甘肃接地导通测试仪测试中屏幕实时显示电阻值和测试电流值，若电池电量不足会主动停止测试，此模式下注意要等待测试值稳定才是正确的结果。单次测试模式：测试完成后会自动停止测试和自动放电，若蜂鸣器响，代表处于放电状态，放电完成后即可进行下一次测试。测试过程中，可通过短按“”键进行提前中断测试，便于开始下一次测试。（5）数据储存测试完成后自动编号储存数据，多可存储9999组数据。（6）记录查询开机后，按“”返回键进入主菜单界面，按“”或“”键移动光标至“记录查询”项，按“”键进入储存记录查询页面，默认跳到的测试值处开始查询，按“”或“”键翻页查询保存的测试数据。长按“”或“”可快速翻页。（7）数据删除进入记录查询界面后，按“”或“”键选择删除记录、全部删除、记录导出功能。单条记录删除：删除当前该条数据，删除时间与所储存的数据量有关（储存的数据量为35条时，删除所需时间约为10s）。全部删除：删除所有已存的数据，大约需要0.1秒钟完成。记录导出：在仪表连接U盘，可将数据导入到U盘。选择删除后，按“”键确定，弹出是否删除对话框“ ”，按“”或“”键移动光标选择YES或NO，再按“”键进行确认或者取消删除。（注：当数据量较多时，在将数据备份完成后，建议选择全部删除。）（8）数据导出在数据记录查阅界面，插入U盘，按“”或“”键移动光标到数据导出，再按“”键导出记录数据到U盘，记录数据为TXT格式。（9）打印实时打印测试数据：测试完一组有效数据后，如果需要打印测试数据，按“”键可打印当前测试的数据。打印储存数据：在记录查阅界面，翻页到所需打印的数据页，点击“”键即可打印当前查阅的数据。

<甘肃>天正华意电气设备有限公司 甘肃智能型接地引下线导通测试仪期待您的咨询

甘肃接地导通测试仪智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。三、技术指标1、输出电流： 30A、40A、50A2、输出电压：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A档）100uΩ-250mΩ（40A档） 50uΩ-200mΩ（50A档） 5、准确度：5‰±3个字6、工作温度：-20～40℃7、工作湿度：＜80％RH，不结露8、工作电源：AC220V±10％，50HZ四、操作说明1．面板 图一 面板2．接线根据被测导线要求，将测试钳分别对应夹紧被测端子。测试线另一端接对应面板上的电流端子I＋ 、I-和电压端子V＋、V-。3．菜单选项及按键操作接线正确无误后，打开电源开关，屏幕显示如图二。2009-12-29欢迎使用13：20：30图二等待5秒钟左右屏幕显示如图三所示：选择电流： 30A导线长度：10.00m线截面积： 50mm2测试 查询 设置图三屏幕显示菜单各选项分别是：（1）“选择电流”：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。选择完成后按确认键进入下一选项。（2）“导线长度”：被测接地线两点间的距离单位： 米默认值： 10.00。当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到一位，按确认键完成修改。继续按一次确认键进入下一选项。（3）“线截面积”：被测接地线截面积单位 ：mm2 默认值 ：50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确认键进入下一选项。（4）“测试”：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。（5）“查询”：此选项的目的是对已存储的数据记录进行查询、打印或者记录，按确认键进入。（6）“设置”：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。

甘肃智能型接地引下线导通测试仪期待您的咨询 <甘肃>天正华意电气设备有限公司

甘肃接地导通测试仪固件升级在需要升级固件时，用户将厂家提供的固件拷贝进入U盘指定目录内，插入仪表USB接口处，按“”返回键进入主菜单界面；按“”或“”键移动光标至“系统设置”项，按“”键进入系统设置界面；按“”或“”键移动光标至“固件升级”项，若U盘已插入将弹出固件是否升级对话框，按“”或“”键移动光标选择“是”即开始升级，选择否则不升级，若U盘内没有正确的固件，则提示“未找到固件”软件升级大约需要10秒钟时间，升级成功后仪表提示关机，再重启仪表后即可完成升级。注：升级过程中请勿关机，否则易造成写入失败导致无法再开机。（11）蓝牙连接开启蓝牙，连接仪表即可使用专用APP进行各类数据处理及共享，具有上传现场图片、上传测试数据、生成测试报告、生成数据曲线、测试设备分享、数据多人同时查看等功能。2. 测试测试前检查被测试品是否断电，如有通电，请将其开路并放电完成后再进行测试。拆线前，一定要等放电结束后，报警声停止，关断电源后，再进行拆线。选择电流时要参考技术规格栏内量程，不要超过量程和欠量程使用。超量程使用时，由于电流达不到预设值，即使强行继续测试结果稳定性太差。欠量程时，电流太小，对测试结果有影响。当出现此两种状态时要确认量程，选择合适的量程进行测试。

甘肃接地导通测试仪标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、注意事项1、在测试完成后拆线前，一定要按复位键，方可进行拆线。2、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择适合的电流进行测试。3、测试夹与的被测品引出端连接时，要注意引出端长期裸露在空气中，引出端的表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。九、仪器成套性直流电阻测试仪主机 一台专用测试线 一套三芯电源线 一条保险管10A打 印 纸 两支两卷使用说明书 一本合 格 证 一张保 修 单 一张接 地 线 一条标 准电 阻 一个装 箱 单 一张十、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

<甘肃>天正华意电气设备有限公司 甘肃智能型接地引下线导通测试仪期待您的咨询

甘肃接地导通测试仪此时，如果按存储键，可对数据进行存储，如果想打印数据，长按选择键可进行打印测试结果；按确认键，仪器重新开始测量，按复位键结束测试，仪器变为开始选择界面。（8）如果想查询数据，请按选择键使查询处于反显，按确认键进入，屏幕显示如下：记录10 I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m图七按“确认键”记录号减一，显示上一条记录。按“存储键”记录号加一，显示下一条记录。按选择键打印当前记录。按复位键退出查询。（9）如果仪器开机时显示的时间不正确，可按选择键使设置处反显，按确认键进入，显示如下：设置时间设置参数返回图八按选择键使设置时间反显，按确认键进入下一界面：2009-12-2915：43：15图九按选择键进行修改，按确认键使光标后移，当光标到一项时，修改完成按确认键确认后时间开始变化，几秒钟后屏幕返返回图八界面，选择返回确认后回到图三界面。五、仪器的成套性1、接地线成组电阻测试仪主机一台 2、测 试 线 一套3、电 源 线 一条4、保 险 管（5A） 二只5、使用说明书 一本6、打 印 纸 两卷7、接 地 线 一条8、合 格 证 一张9、保 修 卡 一张10、装 箱 单 一张六、售后服务仪器自购买之日起一年内属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障，请与公司及时联系，以便为您安排便捷的处理方案。

<甘肃>天正华意电气设备有限公司 甘肃智能型接地引下线导通测试仪期待您的咨询
甘肃智能型接地引下线导通测试仪期待您的咨询 <甘肃>天正华意电气设备有限公司

甘肃接地导通测试仪测试与操作方法1、接线测量接线，见下图：将红色测试线的粗线接到I＋上， 细线接到V＋上， 将黑色测试线的粗线接到I-上，细线接到V-上，红、黑两把测试钳分别夹到接大地网的两根接地引下线上，并用力摩擦接触点，确保接触良好 2、开机、测试、打印接好线后，确认接线正确牢固。开机（开关上I为开，O为关），屏幕显示如下图：电流选择：这时可通过选择/打印键对测试电流进行选择，每按一下该按键，显示屏会滚动显示以下几个界面（界面显示为可选择的测试电流，及该电流对应的量程）：测试：选择好所需测试电流后，按下确认键，开始测试，显示屏显示“正在充电”。同时电流表指示当前输出电流值。过几秒钟之后，显示“正在测试”：这时说明已充电完毕，进入测试状态。几秒后，就会显示测试结果，如下图。注意：此时仪器仍有输出电流，测试结果也在随时刷新（此时不可拆线）。打印测试结果：显示测试结果后，可按住选择/打印键1-2秒，打印机则会输出打印结果（如不打印，请检查打印纸是否用完，或打印纸是否安装正确）。复位：测试完毕后，按复位键，仪器电源停止输出电流，电流表回到零位，这时显示屏回到初始界面。结束测量：复位之后，关断电源后拆下测试线与电源线结束测量。七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。

<甘肃>天正华意电气设备有限公司 甘肃智能型接地引下线导通测试仪期待您的咨询

甘肃接地导通测试仪测试操作步骤1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否干净，其埋进深度是否合适（＞0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3—5倍。3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两支地桩上（如图2所示）。4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。5）检查连线无误后，给仪器接上AC220V/50HZ电源，对仪器进行通电。6）按测量键，开始测量7）仪器显示测试结束后，记录测试数据。8）关掉仪器电源后，拆除连线，测试过程结束。3．仪器操作说明：1）打开电源开关，计算机进行自检，液晶屏显示中文主菜单如图3所示。2）按 键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图4所示。3）在光标当前所示项目，按▲键键可进行该项菜单的变更，并循环指示，流程见图5所示。4）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。 测试：打开高压允许开关，当光标在测试项目上时，按确认键大约5秒钟开始测试。测试过程中显示的画面如图6（地网，变频）所示，当下面的进程到时候测试完毕，然后显示测量结果见图7所示，此时光标指示打印机图标，按确认键打印报告。

<甘肃>天正华意电气设备有限公司

甘肃接地导通测试仪测试操作步骤1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否干净，其埋进深度是否合适（＞0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3—5倍。3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两支地桩上（如图2所示）。4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。5）检查连线无误后，给仪器接上AC220V/50HZ电源，对仪器进行通电。6）按测量键，开始测量7）仪器显示测试结束后，记录测试数据。8）关掉仪器电源后，拆除连线，测试过程结束。3．仪器操作说明：1）打开电源开关，计算机进行自检，液晶屏显示中文主菜单如图3所示。2）按 键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图4所示。3）在光标当前所示项目，按▲键键可进行该项菜单的变更，并循环指示，流程见图5所示。4）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。 测试：打开高压允许开关，当光标在测试项目上时，按确认键大约5秒钟开始测试。测试过程中显示的画面如图6（地网，变频）所示，当下面的进程到时候测试完毕，然后显示测量结果见图7所示，此时光标指示打印机图标，按确认键打印报告。

甘肃智能型接地引下线导通测试仪期待您的咨询

甘肃接地导通测试仪按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态，可对输出电流进行预置。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程。10、辉度调节：可通过其进行显示屏辉度调节。11、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法 1、接线仪器接线见下图（线轴为选配件）：将红色测试线的插片接到I＋上，插杆接到V＋上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。接线时应清理导体接触面氧化层或用力扭动几下接线钳，以保证导体接触面接触良好。2、开机、测试、打印开机后屏幕显示如下图：◆选择电流：按循环键光标可在修改时钟、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。在上图界面中光标不论在任何位置，按确认键均可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器停止输出电流，屏幕恢复初始状态，方可重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。

<甘肃>天正华意电气设备有限公司
<甘肃>天正华意电气设备有限公司 甘肃智能型接地引下线导通测试仪期待您的咨询

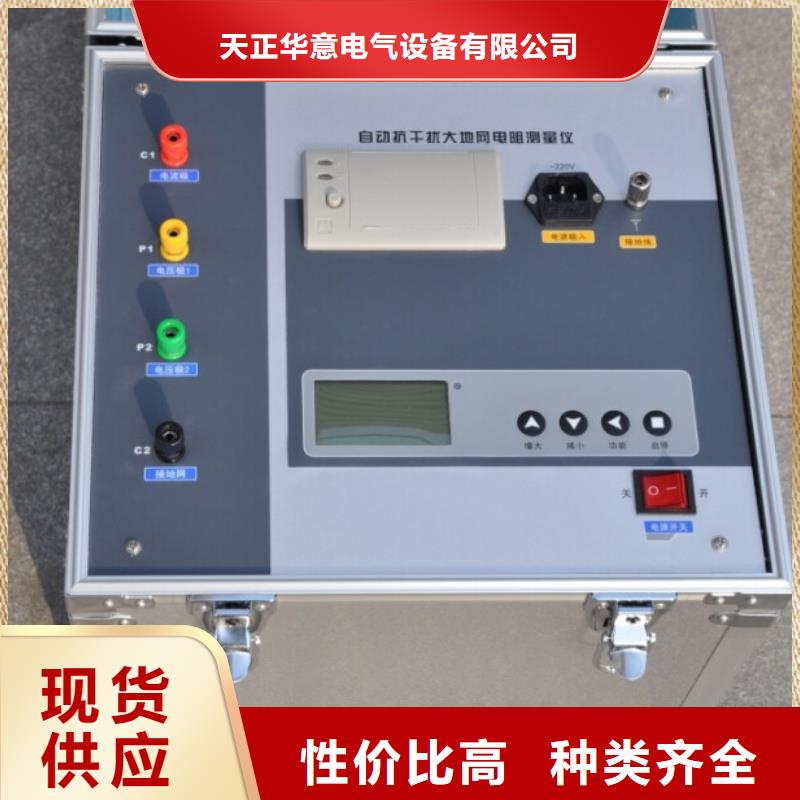

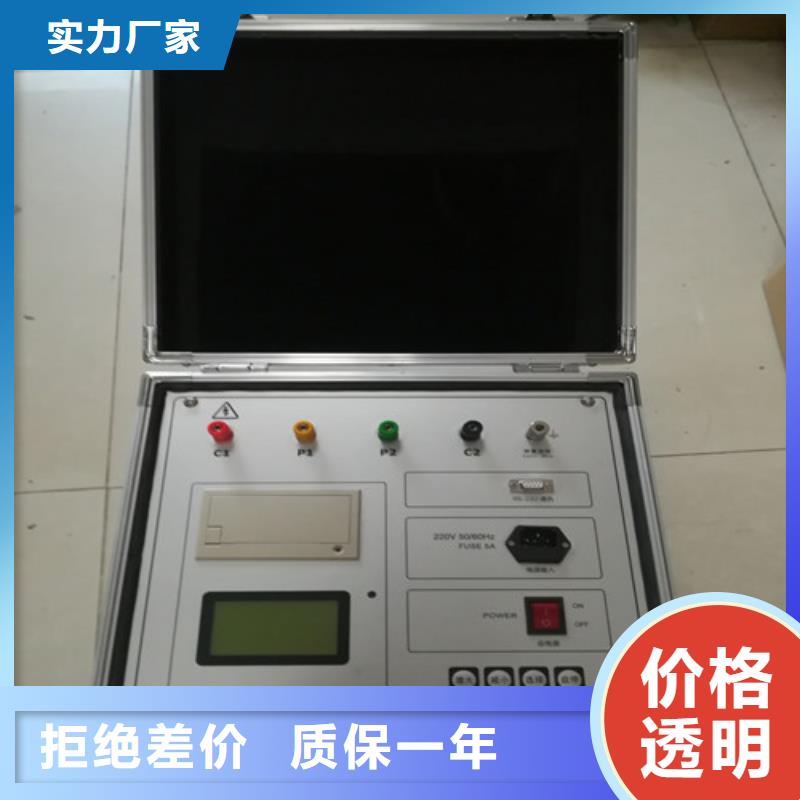

甘肃接地导通测试仪大地网电阻测量仪仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题 。大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流10A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

甘肃接地导通测试仪在电力系统中，携带型短路接地线及个人保护接地线对防止用电设备、线路突然来电和感应电压、放尽剩余电荷起到至关重要的作用。为防止不合格接地线进入电力系统，我公司根据《携带型短路接地线技术标准》和电力公司发布、实施的《电力工器具性实验规程》的规定，研制了“接地线成组电阻测试仪”，为电力系统完成必要的产品性实验提供服务。二、功能特点1．整机由高速单片机控制，自动化程度高，操作简便。 2．仪器采用全新电源技术，输出电流稳定，输出电压高，测量速度快，量程范围宽，适合各种携带型短路接地线及个人保护接地线的试验使用。3．仪器自带时钟，万年历，可保存20组测试数据，方便客户随时查询。4．保护功能完善，内部电源过热后自动保护，有效防止损坏电源，同时带有电压线反接提示功能，防止测试线接反时造成测试数据的不准确。5．仪器采用128X64点阵液晶屏，全部操作中文显示，方便客户的使用。6．仪器自带热敏打印机，可将测试数据实时打印。

<甘肃>天正华意电气设备有限公司 甘肃智能型接地引下线导通测试仪期待您的咨询

甘肃接地导通测试仪测试接线专用测试线分别夹到被测试品的引出端。检查试品引出端被夹面是否存在氧化层，如果存在，应首先清理氧化层再夹，否则会影响测试精度。测试钳要保证连接牢固可靠，以防止测试过程掉夹。测试线另一端按颜色接仪表的红、黑接线柱。用接地线把接地端子与大地连接，Ⅰ＋、Ⅰ-、U＋、U- 端子与被测试品采用下图所示的四线法接线，为了测试接线简单方便，随仪器配套的专用测试线是两端分接线，将电流、电压线连接到同一测试钳两端。（2）测试操作连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测试结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证接触良好。测试前了解被测地网的结构形式地网尺寸以及周围空中、地下的环境情况如有无架空线、地下金属管道、地下电缆等在测量时应尽量避开或采取相应措施以便减小测量误差。测试过程中如果出现突然自动关机时可能是由于电量不足造成的，这时需要连接充电器进行充电或设置５Ａ以下输出电流应急测试。测试前，在测试界面内，按“”或“”键设置输出电流，根据被测阻值大小设置不同的电流档位。具体设置情况请参考技术规格处的量程范围。
