甘肃手持式光数字测试仪随着变电站通信网络和国际标准IEC61850 的制定和颁布，变电站的数字化使得数字化的保护及智能设备得到广泛应用，传统的模拟量输出的继电保护测试仪已不能满足其测试需求。2009年以十多年来在全国数百家用户中取得的继电保护测试系统生产研制的丰富经验为基础，本公司先后自主研发并推出了1A和2A二代光数字继电保护测试系统，实现了IEC61850-9-1、IEC61850-9-2、IEC60044-7/8 FT3标准格式电压、电流量的光数字输出和小信号模拟量输出，以及GOOSE报文的发布和订阅功能，基本满足了数字化保护和仪器仪表的测试需要。为了推动我国智能电网和智能化变电站的推广应用，电网公司加快了智能电网的技术进步和标准化步伐，先后发布了《智能变电站技术导则》(Q/GDW-383-2009)、《智能变电站继电保护技术规范》(Q/GDW441-2010)、《IEC-61850工程继电保护应用模型》(Q/GDW-396-2009)等标准规范，提出了“直采直跳”、“保护就地化”、“双AD采样”” 、“不依赖外部时钟同步采样”等新的标准要求， 而“传统PT/CT＋合并单元” 的采样模式又在广泛采用，

甘肃手持式光数字测试仪 状态序列开始/停止F1，启动或停止测试输出；新增F2，在状态列表添加新的输出状态；修改F3，编辑选中状态的输出参数与切换条件；删除F4，删除选中状态；结果F5，切换到测试结果分析画面；配置F6，SV/GS发送与接收报文定义；状态选择上、下键；状态使能OK键勾选——输出不勾选——不输出2.4.1 新增/修改状态短路IUabc/Iabc进行短路计算；短路IIUxyz/Ixyz进行短路计算；切换方式状态切换/结束条件定义；开出状态中开出1-8输出状态定义；确定确认新增或修改状态生效；取消取消新增或修改状态；2.4.2 短路计算按照设定的短路参数进行短路计算，控制采样值输出量；故障类型：单相接地短路、相间短路、相间接地短路、三相短路；空载态——输出额定电压电流跳闸态——按PT安装位置定义跳闸后的相电压；故障方向：正/反向短路计算模型：电流恒定、电压恒定、系统阻抗恒定CT指向：指向线路、指向母线PT安装位置：线路侧、母线侧负荷电流/功角：设定系统正常运行时的负荷电流幅值与相位短路电流/电压：设定采用电流/电压恒定计算模式时，保护安装处的故障电流/电压；短路阻抗/阻抗角：设定线路正序短路阻抗及阻抗角；同短路电阻/电抗。短路电阻/电抗：设定线路正序短路电阻及电抗；同短路阻抗/阻抗角。零序补偿公式/系数：设定线路零序补偿计算公式及系数；系统阻抗/阻抗角：系统阻抗恒定时有效，设定系统正序阻抗/阻抗角系统阻抗补偿Ks:系统阻抗恒定时有效，设定系统零序补偿系数；

<甘肃>天正华意电气设备有限公司 甘肃两相继电保护校验仪价格优
甘肃两相继电保护校验仪价格优 <甘肃>天正华意电气设备有限公司

甘肃手持式光数字测试仪 报文分析2.2.1 侦听报文侦听/停止侦听启动/停止报文侦听程序；信息流量选中报文的属性参数详细值，并与SCD进行匹配，检测并标记非匹配项；监视启动对选中报文的监视，包括波形、幅值、状态变位、相位、频率、谐波、统计（丢帧、离散度等）、异常、抓包分析等；过滤侦听参数设置，包括过滤光口、报文类型等；导至发送将选中的报文导入到测试配置中，并定义为发送报文；设置对报文监视的参数设置，包括显示一次值/二次值，是否重新采样，相位参考通道，额定延时通道等设置。换行/页方向键（上、下键换行，左、右键换页）2.2.2 报文信息查看选中报文控制块的详细属性参数值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文2.2.3 报文监视2.2.3.1 SV报文波形切换到通道波形监视画面；上下键，选择通道；左右键，翻页；波形组成：（刷新频率 1s）波形曲线通道描述幅值（一次值或二次值，可设）相位（参考相可设）频率无效位（IEC61850-9-2）检修位（IEC61850-9-2）谐波切换到通道谐波分析画面；统计切换到SV报文帧数、丢帧次数、均匀性（离散度）统计画面；告警切换到异常帧告警信息列表界面。设置弹出SV报文的相位参考通道与变比等参数设置界面。单通道谐波含量分析0-10次谐波有效值、频率、含量分析。SV报文离散度统计分析统计累计帧数、丢帧次数、连续两帧之间的/小时间间隔，并按找均匀性区间分布统计落在每个区间的帧数及百分比。异常帧告警列表对SV报文的丢帧、品质异常（检修位、无效位等）、均匀性异常、同步位变化、Goose变位、发送机制异常等进行自动告警。

<甘肃>天正华意电气设备有限公司 甘肃两相继电保护校验仪价格优

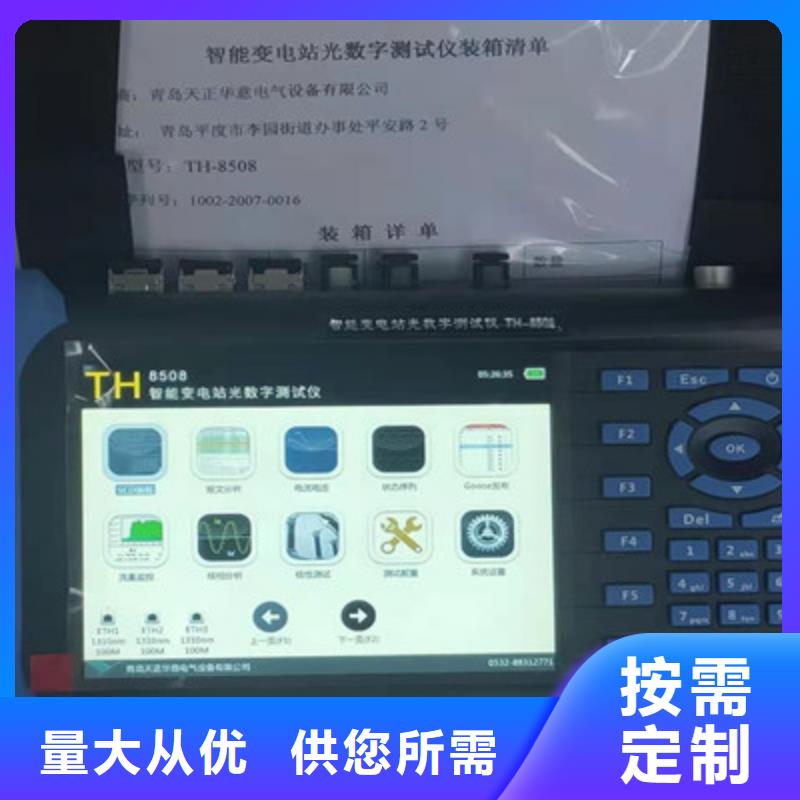

甘肃手持式光数字测试仪定制服务：为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！1.4 产品面板图1 TH-8508智能变电站光数字测试仪面板图示 1.5 外围接口图2 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，10M/100M自适应USBUSB接口USB2.0USB存储设备接入SYN同步接口SCIRIG-B或PPS接入S1/2光纤串口SC，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2光以太网口SC，1310nm，100MIEC618650 SV/GS 报文收发指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图3 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，100/1000M根据插入的光纤模块类型自动识别USBUSB接口USB2.0USB存储设备接入SYN同步接口STIRIG-B或PPS接入S1光纤串口ST，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2/3光以太网口LC，1310nm/850，100/1000MIEC618650 SV/GS 报文收发开关量9针插头开入：空接点或带电位检测；开出：高速开出。开入开出硬接点指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图4 TH-8508智能变电站光数字测试仪底部图示电源适配器参数型号：XC-04230输入：100V～240VAC50/60Hz2.0A Max输出：4.2V，3.0A指示灯：红灯——正在充电绿灯——未工作或充满不亮——无外部供电或损坏充电结束后请把及时将电源适配器拔出电源插座，以节省能源。1、如果电源适配器损坏，请严格遵循万用表充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏万用表。

<甘肃>天正华意电气设备有限公司 甘肃两相继电保护校验仪价格优 甘肃两相继电保护校验仪价格优 <甘肃>天正华意电气设备有限公司

甘肃手持式光数字测试仪为现场故障诊断提供快捷帮助；?支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；?支持虚端子图形化显示功能，数据流向清晰明了；?支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；?支持故障仿真和PCAP、COMTRADE格式数据回放功能；?具备MMS定值读写功能，可读写智能IED设备定值等配置信息；?具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；?支持同时输出8路授时信号；?具有强大的异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、超大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；?开入量为有源、无源自适应接点，自动识别输入类型和输入电压；?支持单纤发送、单纤接收；?配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；?配备10.4寸高分辨率显示屏，支持触摸操作；?配备WIFI模块及4G模块，支持远程测试功能；?独立可调直流电源 设有一路大功率110V 或 220V专用直流电源输出。 ?接口完整 装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。?内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。?

甘肃手持式光数字测试仪 状态序列开始/停止F1，启动或停止测试输出；新增F2，在状态列表添加新的输出状态；修改F3，编辑选中状态的输出参数与切换条件；删除F4，删除选中状态；结果F5，切换到测试结果分析画面；配置F6，SV/GS发送与接收报文定义；状态选择上、下键；状态使能OK键勾选——输出不勾选——不输出2.4.1 新增/修改状态短路IUabc/Iabc进行短路计算；短路IIUxyz/Ixyz进行短路计算；切换方式状态切换/结束条件定义；开出状态中开出1-8输出状态定义；确定确认新增或修改状态生效；取消取消新增或修改状态；2.4.2 短路计算按照设定的短路参数进行短路计算，控制采样值输出量；故障类型：单相接地短路、相间短路、相间接地短路、三相短路；空载态——输出额定电压电流跳闸态——按PT安装位置定义跳闸后的相电压；故障方向：正/反向短路计算模型：电流恒定、电压恒定、系统阻抗恒定CT指向：指向线路、指向母线PT安装位置：线路侧、母线侧负荷电流/功角：设定系统正常运行时的负荷电流幅值与相位短路电流/电压：设定采用电流/电压恒定计算模式时，保护安装处的故障电流/电压；短路阻抗/阻抗角：设定线路正序短路阻抗及阻抗角；同短路电阻/电抗。短路电阻/电抗：设定线路正序短路电阻及电抗；同短路阻抗/阻抗角。零序补偿公式/系数：设定线路零序补偿计算公式及系数；系统阻抗/阻抗角：系统阻抗恒定时有效，设定系统正序阻抗/阻抗角系统阻抗补偿Ks:系统阻抗恒定时有效，设定系统零序补偿系数；

<甘肃>天正华意电气设备有限公司 甘肃两相继电保护校验仪价格优 <甘肃>天正华意电气设备有限公司

甘肃手持式光数字测试仪 SCD装载2.1.1 导入SCD文件刷新F1，刷新当前目录下的文件，插入U盘，按刷新键读取U盘数据；解析F2/OK，选中SCL文件后，按解析键提取SCL文件中的配置数据；解析完成后自动进入数据查看（IED列表信息）；根目录F3，将当前文件路径回退到U盘根目录下；返回F4，将当前文件路径回退到上级目录；打开F5/OK，选中文件夹后，按打开键进入选中文件夹进行查看；IED列表F6键，查询当前以解析SCL文件的数据；换行方向键（上、下）换页方向键（左、右）2.1.2 IED列表首页F1，返回到IED列表首页；上页F2/左键，返回到IED列表上一页；下页F3/右键，前进到IED列表下一页；尾页F4，前进到IED列的一页；筛选F5，设置IED过滤条件，快捷定位需要的使用的IED；控制块F6/OK，查看选择IED的报文控制定义信息；换行方向键（上、下）换页方向键（左、右）IED筛选功能支持IED按类型、制造厂商、描述或APPID进行筛选过滤，方便快速定位测试需要的IED。以APPID筛选为例，选择“自定义搜索”，在搜索文本框中输入AppID，如“4001”，点击“确定”（F1），则自动将包含有AppID ＝ 0x4001的IED筛选出来。2.1.3 报文控制块报文列表包含报文类型、APPID、关联IED，其中关联IED用来指明当前控制块的源（from）或目的（to)。基本信息浏览选中报文控制块的属性参数值；通道信息浏览选中报文控制块的数据集（通道）定义；导至发送将选中报文导出到测试配置，并定义为发送/发布报文；导至订阅将选择报文导出到测试配置，并定义为发布报文（Goose）；确定对“导至发送”与“导至订阅”操作进行确认；取消对“导至发送”与“导至订阅”操作进行取消；换行方向键（上、下）换页方向键（左、右）

甘肃手持式光数字测试仪测试软件基于Windows系统，采用嵌入式软件开发工具，功能齐全、界面友好、使用方便，底层硬件控制性能，首创多层树型结构的试验模板数据库组织方式，灵活的OFFICE文件格式试验报告，为实现试验数据库和试验报告管理的集成化、系统化提供了数据基础。h. 采用我公司模拟输出继保仪相同的测试软件，具有相同的测试功能、软件界面和操作方法。既有富有特色、简洁方便的通用测试模拟功能，又有实用有效的各类继电器校验程序，更有提供多种校验和搜索方式的成套微机保护和自动装置的自动试验程序，各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态、振荡、重合闸行为。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号

<甘肃>天正华意电气设备有限公司 甘肃两相继电保护校验仪价格优

甘肃手持式光数字测试仪 模式三：Goose发布-Goose订阅2.12 测试配置测试配置主要用来定义电流电压、状态序列、Goose发布等保护功能测试模块需要用到的SV/GS控制块。新增 F1添加新的SV/GS报文控制块；修改 F2编辑选中SV/GS报文控制块的属性参数；删除 F3删除选中SV/GS报文控制块；通道映射 F4用于定义SV报文控制块的数据集，包括通道映射、变比设置、品质设置等；光口转发 F5用于控制光口数据进行镜像、转发、回环；下载 F6保存并下载设置的报文控制块参数定义并使其生效；测试配置有任何变动，您都必须点“下载”否则不会生效。控制块使能OK键不勾选——不发送或接受该组报文；勾选——发送或接收该组报文2.12.1 添加报文控制块提供三种添加方式：从解析的SCD文件中添加；从报文分析模块侦听到的报文控制块添加；手动添加。手动添加/修改9-2 SV报文AppID：0x0000-0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255ASDU个数：0-20采样点数：24-256点/周波同步方式：软件强制，按同步标志位设定值发送；外部控制，按万用表GPS同步对时（IRIG-B、PPS、1588） 的实时状态发送；额定延时：0-5000ms通道个数：1-40归零方式：整秒归零（如80点/周波时，采样计数0-3999）；不超过65535 0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255TTL:报文生存周期，一般采用2×T0（心跳）时间T0：心跳间隔T1：小间隔Goose发送过程（机制）示意图通道数：0-128，Goose通道数据类型不同时，通道个数也会不同。手动添加/修改FT3报文报文格式IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文通讯传输方式：曼码或异步串口波特性：5M、 可设采样率：24～256点/周波LNNAME：逻辑接点名 0xFFLDNAME：逻辑设备名， 数据集，0x00-0xFF额定相电流：A额定相电压：KV额定中性电流：A额定延时：us2.12.2 通道映射9-2 SV通道映射定义SV报文控制块的数据集，包括通道变量映射、变比、品质、额定延时等。

<甘肃>天正华意电气设备有限公司

甘肃手持式光数字测试仪智能变电站光数字继电保护测试仪青岛天正华意电气设备有限公司本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。本产品基于强大的PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。技术特点?支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；?具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；?可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试； ?具备报文记录和分析功能，

<甘肃>天正华意电气设备有限公司 甘肃两相继电保护校验仪价格优

甘肃手持式光数字测试仪光数字继电保护测试仪可测试的保护，输入的电压、电流可以是模拟小信号，也可以是纯数字量（IEC61850-9-1/2、FT3），还可以是它们的混合方式；而跳、合闸等状态量采用GOOSE传递、开入开出硬接点连接或混合方式。系统还可以选配功放接口模块外接本公司的数字仿真功率放大器输出二次模拟量，既能满足“传统PT/CT＋合并单元”采样模式数字化保护、自动装置和仪器仪表的参数整定和测试，又能用于传统模拟保护及自动装置的参数整定和测试。3、技术参数及性能指标3.1采样值报文收发多可收发6×4 组IEC 61850-9-1、IEC 61850-9-2/LE SMV采样值报文，每组SMV报文端口及通道属性可配置；多可收发6 组IEC60044-7/8（即FT3）采样值报文，端口、传输速率等通信参数可配置；每组IEC61850-9-1 SMV可支持标准的12个SMV数据通道或扩展的可配置多达32个SMV数据通道；每组IEC61850-9-2 SMV可配置多达64个SMV数据通道；每组FT3可支持标准帧即12个SMV数据通道或国网的扩展帧即22个SMV数据通道； 采样率和ASDU数可设置，每帧1-8个ASDU数，采样率每周256 点即12800Hz；数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达。SMV各通道输出同步性≤100μS；多可映射到2组共12路电流、电压量；3.2 GOOSE 报文接收支持接收6×2组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文接收端口及通道属性可配置；多可映射到8路开入量信息；3.3 GOOSE 报文发送支持发送6×4组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文发送端口和发送间隔等通道属性可配置；

甘肃两相继电保护校验仪价格优 <甘肃>天正华意电气设备有限公司

甘肃手持式光数字测试仪青岛天正华意电气设备有限公司衷心希望成为广大客户值得信赖的电力测试设备提供商、技术支持商和服务保障商。技术创新，服务至上！目录性须知I电气方面的性I操作方面的性I关于这本用户手册II用户手册的编排方式II提示符号II哪里可以找到更多的产品信息III章 产品介绍11.1 欢迎使用11.2 产品包装21.3 产品特色31.4 产品面板51.5 外围接口61.6 电源按钮9第二章 系统操作102.1 SCD装载112.1.1 导入SCD文件112.1.2 IED列表122.1.3 报文控制块142.2 报文分析152.2.1 侦听报文152.2.2 报文信息162.2.3 报文监视172.2.4 监视设置222.3 电流电压232.4 状态序列262.4.1 新增/修改状态272.4.2 短路计算282.4.3 切换方式292.4.4 开出302.4.5 测试过程及结果分析312.5 Goose发布322.6 流量监视342.7 光功率测量352.8 核相362.8.1 向量图显示372.8.2 数据对比表格显示382.8.3 报文统计分析对比382.9 极性测试392.10 VLAN测试412.11 智能终端响应时间测试432.11.1 模式一：Goose发布—硬开入接点接回432.11.2 模式二：硬开出接点开出—Goose订阅452.11.3 模式三：Goose发布-Goose订阅462.12 测试配置482.12.1 添加报文控制块492.12.2 通道映射532.12.3 光口数据镜像、转发、回环572.13 系统设置582.13.1 同步与时间582.13.2 显示设置592.13.3 默认参数602.13.4 软件版本信息61附录Ⅱ：青岛天正华意电气的联络信息错误！未定义书签。性须知电气方面的性?请确保电源适配器的供电在电源适配器的要求参数范围内。?如果电源适配器损坏，请严格遵循本产品充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏仪器。?

<甘肃>天正华意电气设备有限公司

甘肃手持式光数字测试仪完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。?轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。环境条件正常工作温度： --5℃~45℃极限工作温度： --10℃~50℃储存及运输： 0℃~40℃工作湿度： 20％~90％，无凝露工作环境： 无腐蚀性气体大气压力： 80kPa~110kPa海拔：0~3000m 甘肃手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对 甘肃手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对 可接空接点及带电位接点

<甘肃>天正华意电气设备有限公司 甘肃两相继电保护校验仪价格优

甘肃手持式光数字测试仪本产品集光数字网络信号分析仪与光数字继电保护测试仪于一体。、实用的测试功能，支持交流试验、整组试验、状态序列、核相、极性、虚端子、差动保护、距离与零序、故障回放等试验模块。技术特点基于SOC高集成度硬件平台开发，采用可靠稳定的嵌入式Linux系统10.1寸1280＊800高分辨率，电容式全触控屏操作用于智能站数字信号测试分析和继电保护调试支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；可直接通过U盘导入SCD文件，支持直接导入500kV、750kV智能变电站的SCD文件；支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；支持虚端子图形化显示功能，数据流向清晰明了；支持从 CID、SCD等文件导入SV、GOOSE报文配置，并支持网络侦测配置；具备实时告警功能，现场应用更方便；装置支持授时功能，可对外输出光IRIG-B(DC)及光PPS对时信号；支持串接监听功能，可在不中断现场数据传输的情况下对数据进行解析和分析；支持光功率计功能，可测试光网口及光串口的功率；支持网络压力功能，模拟各种异常报文或异常流量对设备的可靠性进行检验；支持核相功能，可比较同一控制块的不同通道的相位，也可比较不同控制块的不同通道的相位；支持互感器极性测试功能；
