多功能变送器校验装置

<甘肃>天正华意电气设备有限公司

甘肃交流采样现场校验仪 交流采样器查询在交流采样器子菜单中，按“2”键后，进入交流采样器查询界面。通过“”、“”键，根据“表号”或“时间”等关键词移动光标选中后按“0K”键即可查看半自动校验时存入的误差数据。“”、“”键用于翻看上、下一页。显示屏左下方的“单删”键用于删除光标选中的被检交流采样器误差数据，右下方的“总删”键用于删除机内存储的全部被检交流采样器误差数据。当机内所存文件总数达到300份（包含指示仪表和变送器数据）时，应采取“单删”或“总删”措施以空出存储空间容纳新的检定数据（删除之前可把所需误差数据上传给计算机）。5．7 档位校准利用外部更高标准可对本装置进行校准，仅限于装置生产者或中试院不开盖调机或校准。5．7. 1校准操作注意事项：＊ 进入校准菜单界面前，需先降电压、电流为零。＊ 在校准时，需看清屏幕中间显示当前的校准状态与所要校准项目（源与表、零点与满度易弄错）、档位是否一致，才能在电压（电流或功率）对准好外接更高等级的标准表后，按“OK”键进行确认已调好和按“存储”、“OK”键进行存储新校准数据。否则会校乱校准数据。若在屏幕中间显示当前的校准状态与所要校准项目、档位不一致情况下，按了“OK”键进行确认已调好，并没有按“存储”、“OK”键进行存储新校准数据时，只要按“清零”键后，按“复位”键，就可以避免校乱校准数据。＊ 交流校准时“先满度，复位后，再角度”。＊ 直流校准时“先零点，复位后，再满度”。＊ 直流校准中75mV、75V、150V、300V、500V、1000V电压，以及0.5A、1A、2.5A、5A、10A、20A电流只做源校准，不做表校准。＊ 直流校准中±1V、±5V、±10V、±20V电压，以及±1mA、±2.5mA、±5mA、±10mA、±20mA电流只做表校准，不做源校准。校负电压、电流值时请送负电压、电流源。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！

甘肃交流采样现场校验仪三相交流采样在线校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。

甘肃交流采样现场校验仪谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“U幅度”、“U角度”、“I幅度”、“I角度”间移动，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过20％。）5. 3. 1. 2送数操作在图4所示界面按屏幕下边六个按键中的“送数”键，显示如图6，同时屏幕下方的“送数”键变成“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下边六个按键中的“步进”键即可。若在“手动送数”框里输入错了所需数值时，也可按一下“步进”键返回到步进状态，再重新进入“送数状态”，比按键移位重新输入要快捷。输出检测交流电量送数手动送数C图6在“手动送数”框里输入所需数值（含小数点），再按相应“电压”键，或“电流”键，或“因数”键，或“频率”键，或“角度”键，即一步到位地输出“相别”栏中所显示相别状态的上述各量（电压、电流以当前量程的百分数输入；因数、角度、频率以实际值输入；相别切换只针对电压、电流、因数、角度有效。）。若输入数值超出规定范围，则以规定范围值输入。

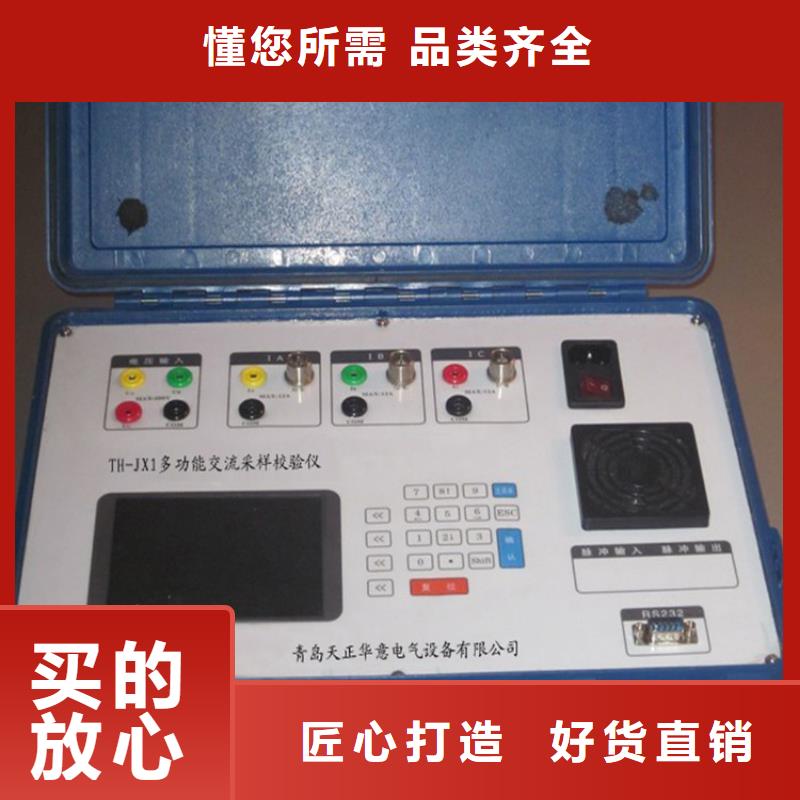

甘肃交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。

甘肃交流采样现场校验仪变送器查询在变送器查询子菜单中，通过“”、“”键，根据“表号”或“时间”等关键词，移动光标选中后按“OK”键即可查看自动检测变送器时存入的误差数据。“”、“”键用于翻看下一页。显示屏左下方的“单删”键用于删除光标选中的被检变送器误差数据，右下方的“总删”键用于删除机内存储的全部被检变送器误差数据。当机内所存文件总数达到300份（包含指示仪表和交流采样器数据）时，应采取“单删”或“总删”措施以空出存储空间容纳新的校验数据（删除之前可把所需误差数据上传给计算机）。5．6 交流采样器校验（虚负荷测试）在主菜单（图3）中，按“4”键进入“交流采样器”子菜单。在此子菜单中，按“1”为“交流采样器测量”；按“2”为“交流采样器查询”；按“3”为“交流采样器初始化”。 5. 6. 1 交流采样器半自动检测在“交流采样器”子菜单中，按“1”键后，显示如图26的半自动校验界面。5. 6. 1. 1 交流采样器参数输入图26的上半部分显示内置标准所测得的各相电压、电流、功率、功率因数和总的有功功率、无功功率、功率因数、频率及装置当前的档位和接线方式；中间部分用于设置被检交流采样器的一次值、二次值、计量单位、接线方式、频率范围和检定点设置等信息。若界面中有不正常显示时，请按“返回”键，可在交流采样器的校验子菜单中按“3”（3: 交流采样器初始化）后，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！在图26界面中，用“”、“”键移到相应信息栏目，输入数值即可；“”、“”键在同一栏目中移动方便修改数字，计量单位、二次值、频率范围、接线方式的循环修改也用此二键。例如当用“”、“”键移到“接线方式”栏时，按“”、“”键可切换选择“3相4线”或“3相3线”；当用“”、“”键移到“频率范围”栏时，按“”、“”键可在“45～55Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等频率范围中选择。
