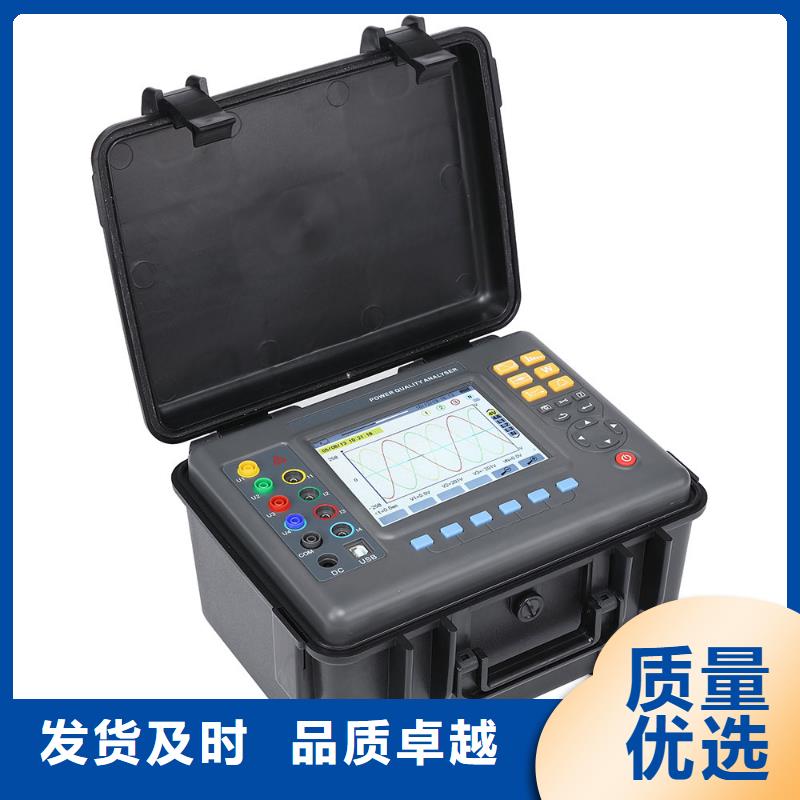

库存充足的平板式电能质量分析仪生产厂家

•
•
•
•
•

甘肃库存充足的平板式电能质量分析仪生产厂家 <甘肃>天正华意电气设备有限公司

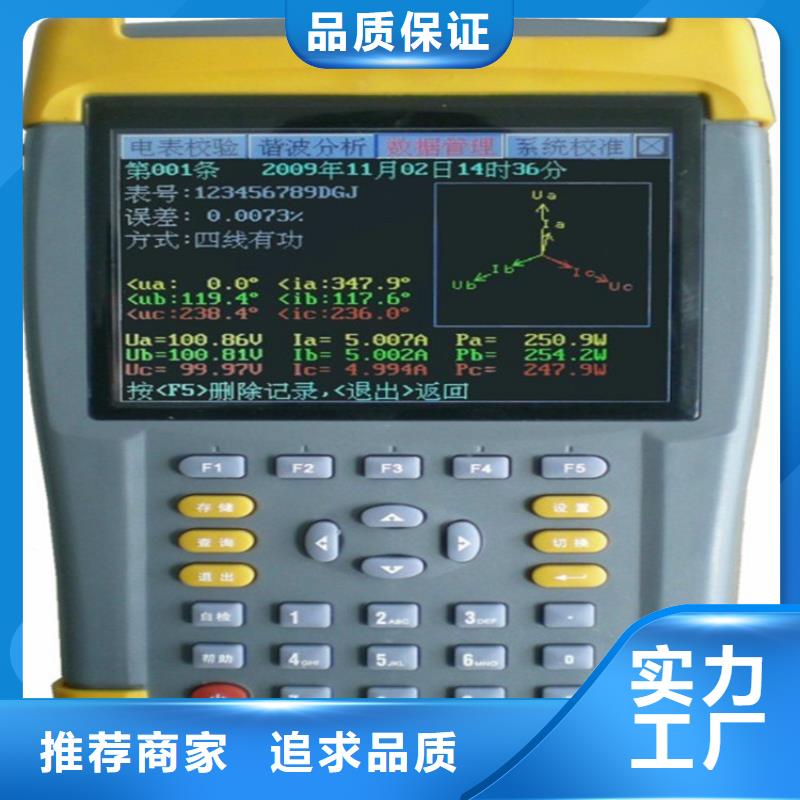

甘肃电能质量分析仪 使用方法测试仪配有一条四芯的电压测试线、三只电流测试钳（根据需要可配备到六只）。电压测试线用来接入被测电压信号，在现场用电流钳进行测试，每只电流钳分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入插座，会降低了测试精度，但交叉后一般测试精度也不会超出在±2％。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）下面就不同的测试项目进行说明。（一）、三相四线制接线方式设备电参量的测量1、测试目的检测被测设备的三路电压、三路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将六个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。

甘肃电能质量分析仪 电能误差在主界面点击电能误差按钮进入电能误差试验界面（如图20所示）：图20 电能误差界面1图21 电能误差界面2检定电能误差时，在上面设置好要检定的参数，相别选择单相只输出A相，然后点击检定开始检定（如图21所示），一开始的检定点是0，在检定的过程中，可以通过键盘板的百分比调节区域要调节电流输出，点击功率因素出现侧边按键区域，可以点击选择功率因素来调节。5.控源功能在主界面点击控源按钮进入控源主界面（如图22所示）：图22 控源主界面5.1基本输出基本输出界面能够控制功率源输出三路交流电压、电流信号，一路直流电压、电流信号，以及校验交流电能和直流电压、电流输入采样，信号幅值、相位、频率可调。主界面如下：软件左上方为电压调整区，右上方为电流调整区，左下方为频率调整区，右下方为相位调整区。以下详细介绍各界面功能：在交流源设置中可以设置要输出的交流源参数，点击U按钮出现侧边按钮区域，然后你点击哪个输入框，在点击按钮就可以快速设置参数了。若需要设置谐波，点击谐波设置按钮进入谐波设置界面（如图24所示），点击保存可以增加条数，要删除时可通过键盘板的上下方向键或者点击要删除的那一条。设置好谐波，返回交流源设置界面。然后点击升源按钮进入交流源输出界面（如图25所示）。在交流源输出界面，选择相别调节选择要设置的相别，然后通过下面的按钮弹出侧边栏区域，可点击按钮来设置当前相别的输出，（可通过键盘板的百分比调节区域调节固定相别的电流输出幅度， 为120％）当点击界面的小箭头的时候会出现进入向量图的侧边栏（如图26所示），然后点击即可查看当前交流源所设置的向量图了（如图27所示）。在向量图中，长度代表输出的幅度。

甘肃电能质量分析仪 使用方法测试仪配有一条四芯的电压测试线、三只电流测试钳（根据需要可配备到六只）。电压测试线用来接入被测电压信号，在现场用电流钳进行测试，每只电流钳分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入插座，会降低了测试精度，但交叉后一般测试精度也不会超出在±2％。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）下面就不同的测试项目进行说明。（一）、三相四线制接线方式设备电参量的测量1、测试目的检测被测设备的三路电压、三路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将六个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。

甘肃电能质量分析仪 电能质量测试分析仪检定装置可以按照Q/GDW1650.2-2017中表2的要求规定，输出各种三相不平衡状态下的测试信号，用于检定电能质量分析仪三相不平衡度测量的稳态性能验证。四、技术指交流电压输出 量 程: 15V、30V、75V、150V 、300V、600V、调节范围: 0％-120％RG 调节细度: 0.002％RG 准 确 度: 0.03％RG＋0.02％RG(选配 0.012％RD＋0.008％RG)稳 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 输出负载: 每相40VA交流电流输出 量 程: 50mA、200mA、1A、5A、10A、25A 调节范围: 0％-120％RG 调节细度: 0.002％RG 准 确 度: 0.03％RG＋0.02％RG(选配 0.012％RD＋0.008％RG)稳 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 输出负载: 每相40VA直流电压输出 0.002％RG准 ％骤变输出调制幅度： 0技术服务内容 1、技术培训、技术交流1.1供方负责为需方免费提供仪器设备全过程的调试验收各项技术服务工作。1.2技术培训方式：供方委派相关技术人员至需方单位现场进行技术培训，培训周期为2-3天，培训费用由供方负责。2、技术服务保证2.1供方免费为需方提供一年保修期（人为因素除外），终身维修。原则上48小时内赶到需方现场进行技术服务（偏远地区除外）。3、其它事项：未尽技术要求双方协商确定。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

甘肃电能质量分析仪 频谱分析”界面：图七、频谱分析界面频谱分析界面如右图所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流、B 相电流和C 相电流的谐波含量分布柱状图，相邻次数的谐波含量柱用不同的颜色区分开，每10种颜色为一组，循环显示；因32次以上的谐波一般情况下用不到，我们在柱状图里只显示到32次。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和1－64次各次谐波的数值（用↑、↓键来翻页）。无失真的信号应显示次谐波（基波）。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，可继续查看各相电压、电流的1~64次谐波，按退出键返回主菜单。

甘肃电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

甘肃电能质量分析仪 功能特点1.仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。2.可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。3.可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。4.电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。5.可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。7.所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。8.负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。9.电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。10.能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价11.可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；12.内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。13.仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。14.与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更、更迅速的处理。

甘肃电能质量分析仪优点：能够对电压很快的进行调整，同时很方便观察变化。缺点：如果改变的内容太多则显得繁琐。方法四：旋转编码器输入 按后下按，出现输入显示状态，通过移动光标到需编辑数值下，再转动微调数值 优点：很方便地调整某一个数值。4.2.5 电流的输入 电流的输入方法类似于电压的输入方法，所不同的是参数设置键不同，升电压按的是，而升电流则按。请参看电压的输入方法一，方法二，方法三，方法四。4.2.6相位的输入方法 操作说明优缺点方法一：快捷键输入即通过按下列快捷键来改变输出的电压电流之间的相位按键所输出同相电压电流之间的相位依次为90优点：便捷地输出常用的几个相位，能满足部分常用设置。缺点：只是有限的几个值，不够灵活。方法二方法三方法四 类似于电压输入的方法二、方法三、方法四，所不同的是参数设置键的不同。如：改变B相电压的角度则按参数设置键改变B相电流的角度则按参数设置键改变B相电流电压的角度则按参数设置键下面给出一个完整的例子，如：设置B相电压的角度为150°依次按键即可。频率的输入有三种方法，类似于电压输入的方法二、方法三、方法四。频率的设置范围是35—65Hz，超过这个范围的设置不能输入。下面给出一个完整的例子，如：设置频率为50.5Hz 依次按键即可。
