甘肃大电流发生器二、1000A全自动交流电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路1000A电流输出，16路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。、三、主要特点● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 全触屏操作，操作直观、快捷、易上手。● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）； ● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； ● 试验时间可任意设定，0秒 ~ 48小时● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。● 带停止/紧急按钮，可手动复原；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。● 出现过流等故障时，保护即时，准确，可靠； ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

电机试验系统价格行情

甘肃大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485触摸屏接口为RS-232 因此， 需要增加一个RS-485 /RS-232转换线。

<甘肃>天正华意电气设备有限公司
电机试验系统价格行情 <甘肃>天正华意电气设备有限公司

甘肃大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485触摸屏接口为RS-232 因此， 需要增加一个RS-485 /RS-232转换线。

甘肃大电流发生器过流保护后，仪器报警提示。5.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.手动自动切换手动状态下电流无法自动加减，需人为长时按键调节电流大小，自动模式无需按键加减按钮，设置数值启动后自动调节电流大小6.电流回路原理六、注意事项（1）为了操作人员及仪器的，确保仪器接地良好。（2）试验准备时接好地线，工作完毕时，拆除接地线。（3）接入仪器的电源要求能承受30A电流冲击。（4）仪器与试品连接时注意检查各个接线是否错误以免因接线错误造成设备损坏。（5）设定过流保护的电流值应不超过仪器额定输出电流值。（6）在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。2.储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。3.防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。4.防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒不可以放在特潮湿的仓库.八、随机附件1.电源线 一套2.使用说明书 一份3.合格证 一份4.保修卡 一份5.大电流导线 一套九、质量保证与售后服务1.本仪器严格按照标准和企业标准制造，生产过程严格执行ISO9000标准，确保仪器质量。2.本仪器享有3年的保质期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以维修。3.本仪器实行三包。4.在仪器使用寿命内，本公司将长期提供仪器的维护、使用培训、配件供应等相关服务。5.如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取不同方式：上门维修指导，或返厂维修

<甘肃>天正华意电气设备有限公司 电机试验系统价格行情
<甘肃>天正华意电气设备有限公司

甘肃大电流发生器 系统设置界面当前温度：显示目前温度传感器温度。如果显示800.0 则说明温度传感器故障，或是没有安装。报警温度：当温度达到该温度是系统发出报警声。同时屏幕进行显示具体那一路温度报警。停机温度：当达到停机温度时。系统发出报警声，同时且电流输出。屏幕提示具体那一路温度报警。一旦停机温度被执行，需返回主菜单报警，才能重新进行测试。在重新测试前，请做好测试前检查工作。五、测试举例1. 多次电流输出测试1）进入自动测试设置界面2）设置输出电流100A3）设置输出时间3分30秒4）设置暂停时间5分0秒5）重复次数3次6）按下 “依据时间重复测试”7）点击下一步 进入自动测试界面，按下开始按钮进行测试测试开始后系统，将输出电流3分30秒，然后中断输出，等待4分钟后重新启动输入，如此循环3次后停止。2. 大电流温升测试。1）设置温度上限40摄氏度。温度下限35摄氏度。2）温度5 温度6不使用。设置为零度。3）重复次数设置为 1 次。4）输出电流设置为100A4） 按下“依据温度重复试验”按钮。点击下一步 进入自动重复试验界面。按下启动按钮，系统自动开始试验。当达到温度上限，系统停止输出。通过查看数据 可以知道允许温度下的电流值。注1：如果在系统进行测试时安装温度传感器，可能因为插接瞬间的电阻改变导致系统误报从而引起系统报警或是直接停机导致本次测试失败。注2：自动测试状态，理论上讲是可以实现完全无人职守化测试，但是限于对外部传感器的安装工艺及测温点的限制，请在测试时至少保证一名工作人员在场。

电机试验系统价格行情

甘肃大电流发生器 用户界面按照工艺要求设计好的用户界面有很多按钮，当触摸屏按钮被按下时，触摸屏会给PLC 发一个位置坐标（格式为AA 73坐标CC 33 C3 3C），使其根据坐标的正确性来执行相应的指令。如按钮"温度曲线"它的有效区域是右上角和左下角这2个点坐标的组合（X0Y0 X 1Y1 ）， 其中X 0Y0 为"温度曲线"右上角坐标，X1Y1 为"温度曲线"左下角坐标。当"温度曲线"按钮被按下时，触摸屏就给PLC发送相应的坐标指令， PLC收到坐标（X Y）后进行判断， 若X0≤X≤X1 且Y0≤Y≤Y1则PLC给触摸屏发送显示温度曲线的指令，触摸屏上就会显示如图3所示的实时温度曲线。同理，可以进行PID参数的设置。触摸屏和PLC组合系统的研究既利用了PLC 强大的控制功能，又发挥了触摸屏友好的人机交互、灵活、可靠的优点，大大减少了操纵台上的开关数量，省去了复杂的电气接线，使操作人性化。操作人员可以直接通过触摸屏的按钮来控制系统的运行，简化了操作难度，且通过运行曲线可以更直观地掌握系统的运行状态。系统具有实时显示被控系统的参数值、显示曲线、控制、报警、记录及设置参数等功能，实现了PLC的可视化功能。PLC和触摸屏的组合使用是工控领域的发展趋势。

<甘肃>天正华意电气设备有限公司 电机试验系统价格行情

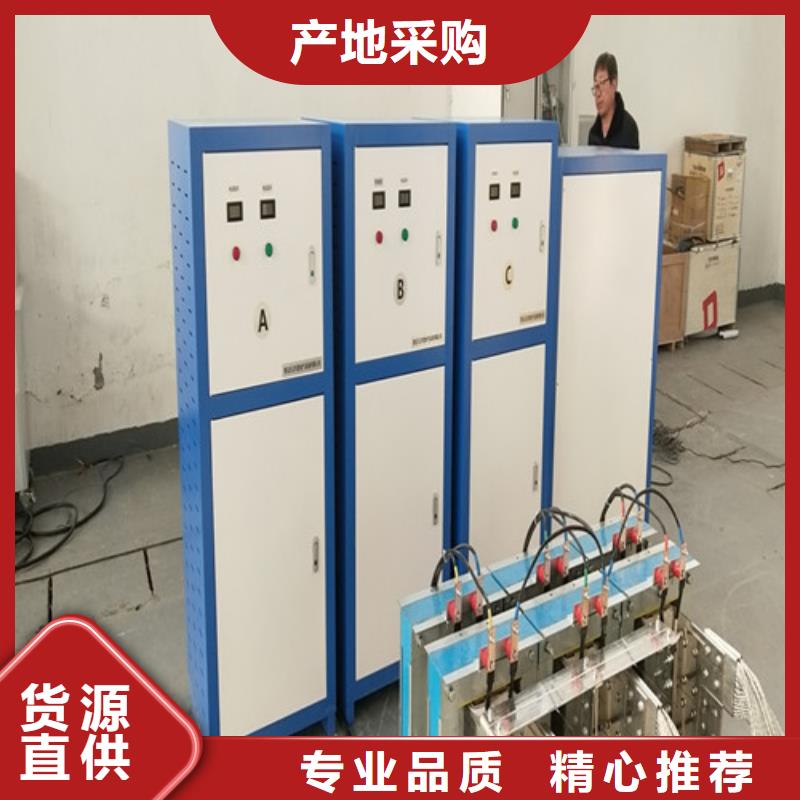

甘肃大电流发生器输入交流50Hz，380V±10％。额定总容量：210KVA2）可三相平衡输出0―7000A交流大电流，三相电流不平衡系数小于0.5％；各电流均可平滑平稳连续可调，精度高于0.5级；3）输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，各相相交角度120度。4）输出电流方式：真有效值连续可调输出电流范围内电流的度及稳定度，且同时保证在温升上限临界值24小时运行。5）电流稳定度： 0.5％，电流显示真有效值三相平衡度简单易操作 温度：0-300℃ 精度：1℃6）电流波形失真 THD 1％ 设计标准远远高于国标《GB14048.2-14》。7）保护设置 过流、过压、超温报警系统8）绝缘耐压 1800/AC 1min 绝缘等级：B级3：整套系统配置清单：序号 主要部件（原材料）名称 型号规格 数量 注明元件的型号、厂家、产地、国别1 电动柱式调压器 TH-T160 3台 TH-T1000天正华意定制、青岛、中国2 微调调压器 TH-TC5 3台 TH-TC5天正华意定制、青岛、中国3 多磁通干式变压器 TH-S160 3台 TH-S1000天正华意定制、青岛、中国4 微调变压器 TH-S05 3台 TH-S05天正华意定制、青岛、中国5 微机控制监测系统 TH-K1000 1台 TH-K1000天正华意定制、青岛、中国6 温度采集系统 安捷伦 1套 34972A 安捷伦 美国7 温度传感 T型 120 热电偶、苏州计量院、T型8 多级穿心式互感器 HL型 3台 500-6000/5 0.1级 9 开关柜 TH-SG100 1台 TH-KG100天正华意定制、青岛、中国10 开关柜三相大电流温升装置用软连接、铜排、木支架和相关工装等附件 1套 天正华意定制、青岛、中国3：整套系统组成详细介绍：3.1 温升试验控制监测系统简介(图片为大体）如有变动 以实物为准

<甘肃>天正华意电气设备有限公司 电机试验系统价格行情

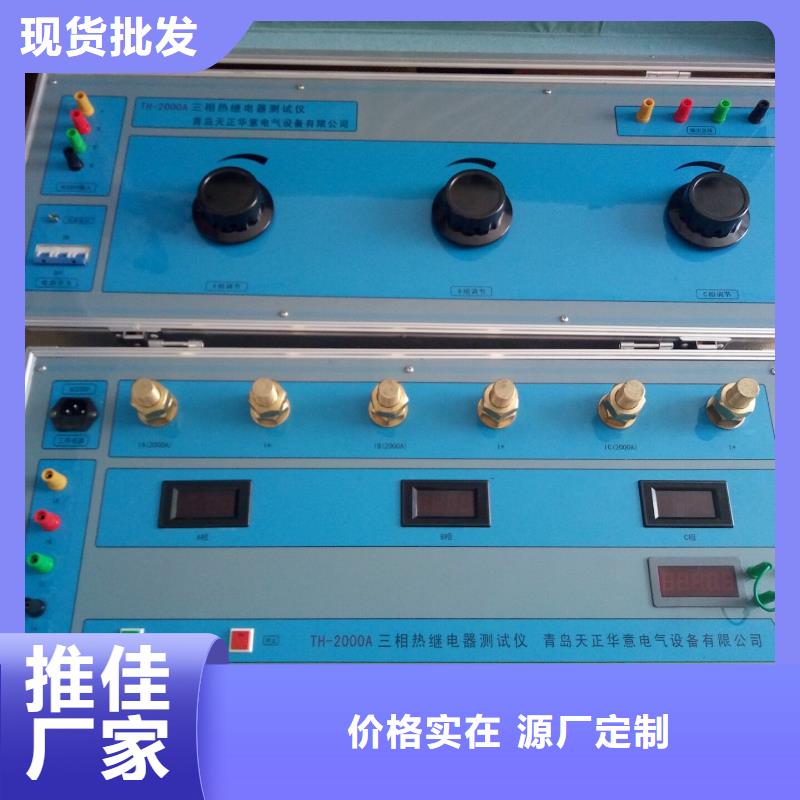

甘肃大电流发生器原理及特点2000A大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级数字表，真有效值指示，测量。并配数字式电秒表，可满足时间测量。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。二、主要技术指标1、供电电源：AC220V±10％ 或者380V 50HZ 2、标称容量：5KVA3、输出电流：串联1000A，并联2000A4、测量精度：0.5级5、空载电压：≤7V6、测量时间范围：0-999.99s 7、输出持续时间：≤10s8、重量：45Kg三、使用操作方法1.使用前的准备工作将电源开关关断调压器旋至零位然后根据设备所需要的电流值来选择“串联”或“并联”方式。当选择“串联”方式时，必须将选择开关置为“1000A”；当选择“并联”方式时，必须将选择开关置为“2000A”，否则监视值不正确。2.试验操作将仪器接入AC220V电源，打开电源开关，按下“测试”按钮，缓慢调节调压器至所需要的电流值后，按下“停止”按钮。四、注意事项1、使用前，仔细阅读说明书；2、通电前，调压器应回零位，各开关在关断位置；3、要给仪器提供足够容量的电源，输出线必须接触良好，否则电流升不上去；4、电流升至时，动作要快，不可时间过长；五、设备配套1、2000A大电流发生器1台2、升流器内置3、技术说明书1份4、合格证1份六、保修条件本仪器自出厂之日起十二个月内，用户按说明书使用操作，若发现质量问题，我厂负责免费保修，直至更换新产品。非因产品质量问题而损坏，我厂负责保修，适当核收修理费用。

甘肃大电流发生器变压器的功率变压器铁心磁通和施加的电压有关。在电流中励磁电流不会随着负载的增加而增加。虽然负载增加铁心不会饱和，将使线圈的电阻损耗增加，超过额定容量由于线圈产生的热量不能及时的散出，线圈会损坏，假如你用的线圈是由超导材料组成，电流增大不会引起发热，但变压器内部还有漏磁引起的阻抗，但电流增大，输出电压会下降，电流越大，输出电压越低，所以变压器输出功率不可能是无限的。假如你又说了，变压器没有阻抗，那么当变压器流过电流时会产生特别大电动力，很容易使变压器线圈损坏，虽然你有了一台功率无限的变压器但不能用。只能这样说，随着超导材料和铁心材料的发展，相同体积或重量的变压器输出功率会增大，但不是无限大！判别参数电源变压器标称功率、电压、电流等参数的标记，日久会脱落或消失。有的市售变压器根本不标注任何参数。这给使用带来极大不便。下面介绍无标记电源变压器参数的判别方法。此方法对选购电源变压器也有参考价值。一、识别电源变压器1． 从外形识别 常用电源变压器的铁芯有E形和C形两种。E形铁芯变压器呈壳式结构（铁芯包裹线圈），采用D41、D42优质硅钢片作铁芯，应用广泛。C形铁芯变压器用冷轧硅钢带作铁芯，磁漏小，体积小，呈芯式结构（线圈包裹铁芯）。2． 从绕组引出端子数识别 电源变压器常见的有两个绕组，即一个初级和一个次级绕组，因此有四个引出端。有的电源变压器为防止交流声及其他干扰，初、次级绕组间往往加一屏蔽层，其屏蔽层是接地端。因此，电源变压器接线端子至少是4个。3． 从硅钢片的叠片方式识别 E形电源变压器的硅钢片是交＊插入的，E片和I片间不留空气隙，整个铁芯严丝合缝。音频输入、输出变压器的E片和I片之间留有一定的空气隙，这是区别电源和音频变压器的直观方法。至于C形变压器，一般都是电源变压器。

<甘肃>天正华意电气设备有限公司 电机试验系统价格行情

甘肃大电流发生器 控制系统简介主体一台多功能开关控制柜来实现大部分控制功能，日期、电压、电流、时间、相关曲线等数据采用大屏显示，读数清晰、直观同时显示电压、电流、时间等，有各种数据设置功能，可配高速热敏打印机等；时间继电器启动/停止条件可任意设定，可设定时间范围1秒～9999秒；高精度传感器和高性能研华工控机；轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性，智能化工作全过程；任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单；实时显示输出电流，时间结果，显示直观明了；完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间；具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠；逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零；超过设定输出电流上限，电机自动回零，并发生声光报警；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强，适应恶劣电磁环境；自动错误诊断，易于发现和解决问题；可选配远程通信、门联锁警灯警铃、开口电压校验接口等。产品体积小、重量轻、结构合理、可靠耐用。本套多功能开关控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。

<甘肃>天正华意电气设备有限公司 电机试验系统价格行情

甘肃大电流发生器 说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。2.接上电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.启动后，主接触器吸合，调压器自动调整，直到显示电流达到或接近目标电流。4.当电流升至设定值时，计时器会自动计时，达到设定时间，系统会报警并自动下降，直到调压器回到零位。5.试验过程中若需要停止或出现异常现象，按一下“急停”键，系统将自动归零，并切断输出。6.试验过程中，如发生异常或过电流时，系统将启动保护，直接切断输出，调压器自动回零。七、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。八、简要的故障排除故障现象 原因分析 排除方法 备注开机无任何显示 1)电源未接通 接通电源 更换保险管应更换同型号保险管不能用其它型号代替2)设备内部保险管未安装好或开路 重新安装保险管或更换保险管 输出电压达不到额定值 1)输入电压不相符 按上的电压 2）显示上有无电流指示 是否显示值大于整定值 无电流指示 1)设备内部插件松动 检查设备，排除故障 2)试验回路有开路故障 检查试验回路排除开路故障 九、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压:交流380V±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。
