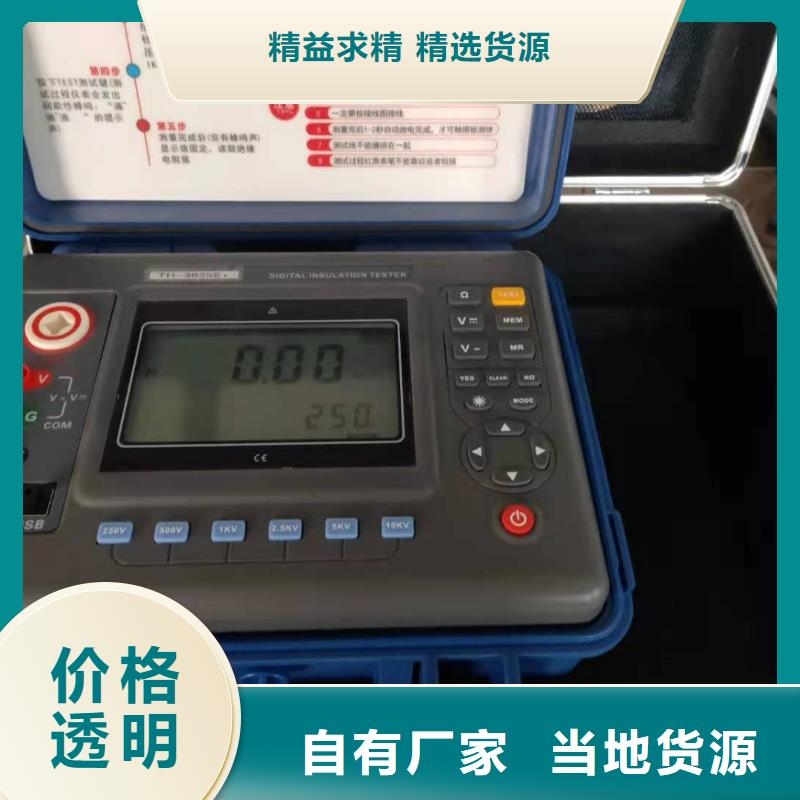

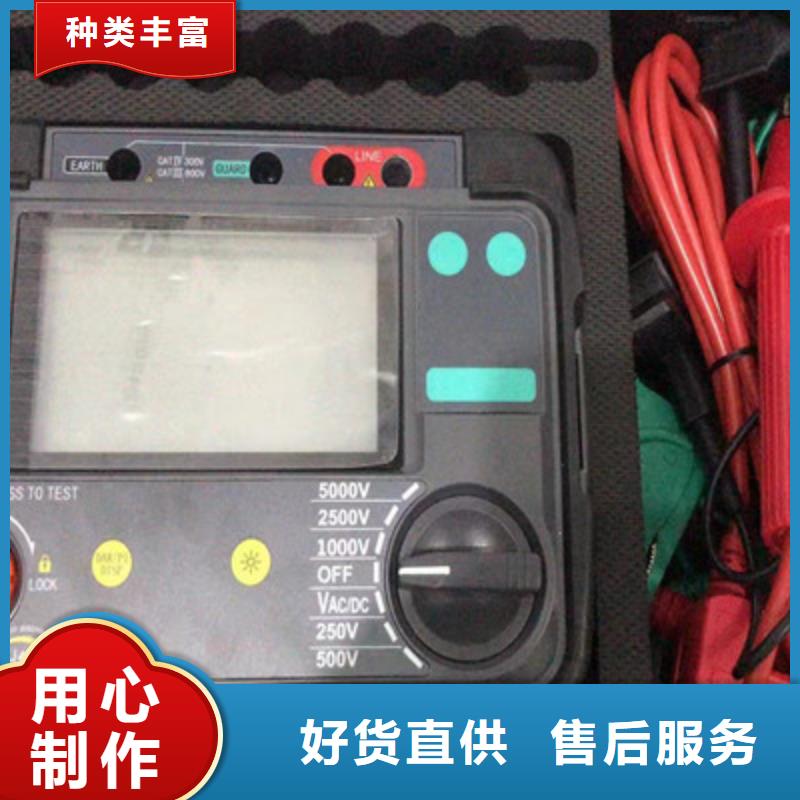

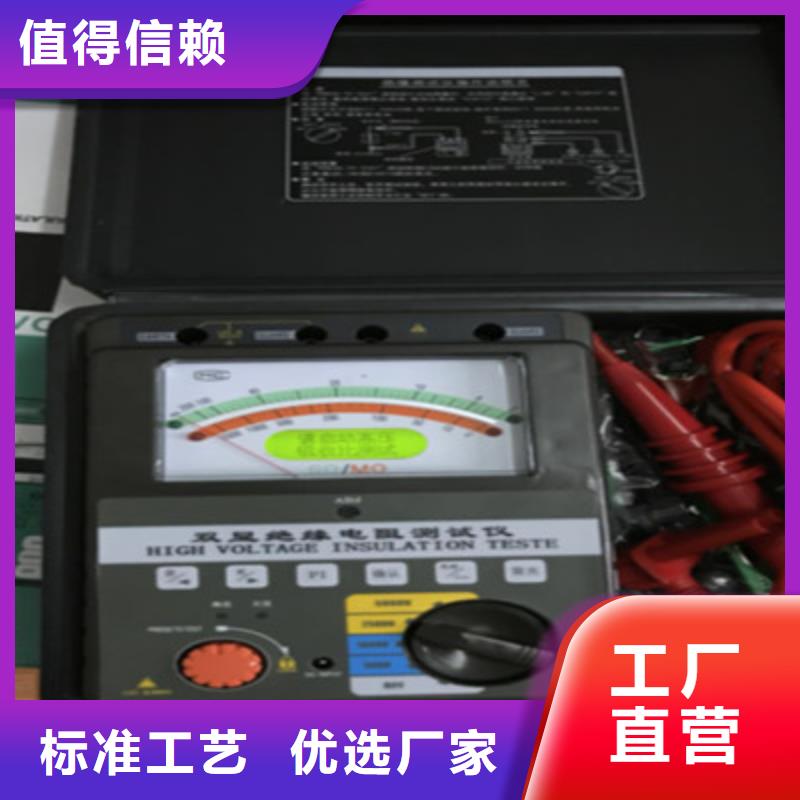

甘肃水内冷发电机绝缘测试仪 工作原理（低压屏蔽法原理）低压屏蔽法适于汇水管对地弱绝缘的电机，其接线如图1所示。将汇水管经毫安表1接至高压试验变压器BS高压侧绕组的尾端，微安表2串接BS高压侧绕组的尾端而接地，这样便将流经水管的电流Ik和加压相对地及其它两相绝缘泄流Ix分开，和空冷或氢冷电机一样可以从泄流值判断定子绝缘的状态。用低压屏蔽法接线时，由于微安表2与汇水管的对地电阻R3相关联，微安表上读数I’X实际小于Ix，故准确地得到泄流Ix的数值，需经下式换算后求得：Ix＝I’X（1＋ RA ）R3 式中RA——微安表内阻；R3——汇水管对地绝缘电阻。R3可在通水情况下，试验接线完成后，用万用表测量得到，正、负极性各测一次取其平均值。测量时需将微安表2暂时断开，以免烧坏表头和测值偏小。又由于通水试验时，产生极化电势，因而在未加压前微安表里就有指示， 这时可接入一大小相等方向相反的电势进行补偿，其具体方法如图1中的虚线方框图所示，调整Rb的大小，使用微安表2指示为零，即达到全补偿的目的。D—高压二极管；R—限流电阻，1欧/伏 1、2—运行中使用的进出水阀门；C1—稳压电容，约1微法；V—静电电压表 3、4—充洗用的进出水阀门； C2—抑制交流分量的电容；R2—水电阻 5.—压力计；6—汇水管；L—抑制交流分量的电感 7.—定子绕组Ra、Rb—100千欧和500千欧电位器； K1、K2—开；DC—1.5伏干电池； 为减小杂散电流影响，微安表2的接地端须直接和发电机外壳连接。实测经验表明，试验时提高水质，不仅可以减小试验设备的容量，而且可使直流电压波形得到改善。

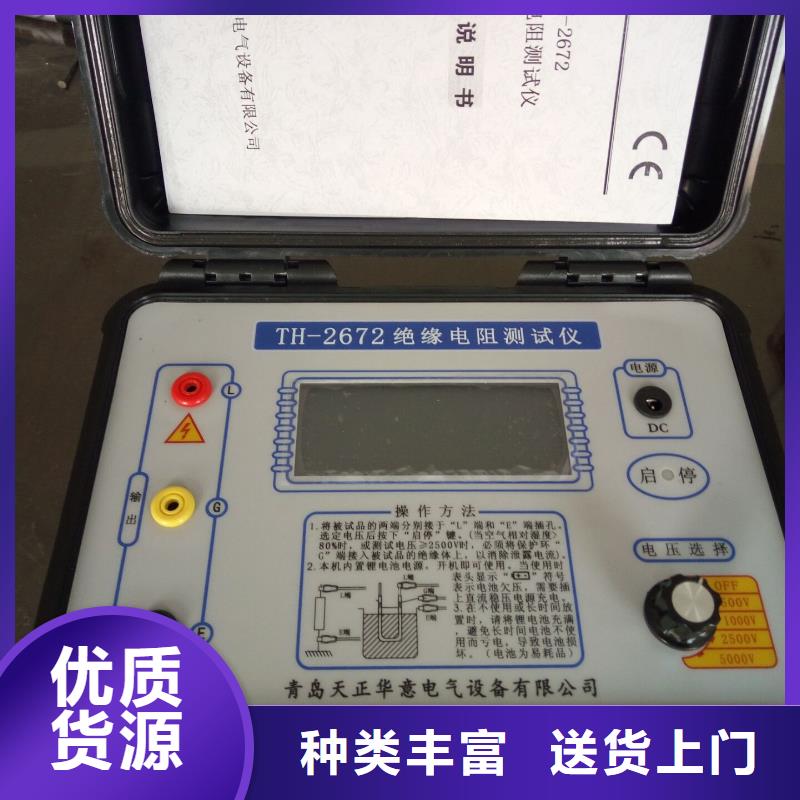

甘肃水内冷发电机绝缘测试仪TH系列是新一代电气性能分析仪系列仪器，产品具备以下特点：?功能完备：测试项目包括交直流耐压、绝缘电阻、接地导通电阻、泄漏电流、运行功率、低压启动、电弧侦测、开路侦测等。?型号齐全：同时具有单三相、多通道、医疗、内置电源等多种型号。?法规符合：根据GB/IEC/UL等相关法规中对电气安规测试的具体条文而设计，依托团队多年的行业经验，简洁实用。?性能强大：精度高，基本安规精度1％；速度快，接地、耐压可同步输出；容量大，分辨力高 ，接口丰富；3.1测试功能介绍耐压接地同步测试功能TH300系列内置双功放技术同步输出高压与大电流，实现接地导通电阻与交/直流耐压、绝缘电阻同步测试，如下图3-1-1所示可以有效地节约测试时间，解决速度瓶颈。图3-1-1 并行测试与普通测试的时间关系直流电压快速放电功能为确保测试人员的，TH300系列内置剩余电压放电功能，在50mS内完成对被测物尤其是容性组件的快速放电。同时为了解决放电过程中容易出现的打火、拉弧以及放电寿命问题，TH300内置了灭弧装置以及精密定时变频放电模块，在保障测试人员的同时保障仪器的使用寿命。内置多人体网络TH300系列多可内置8个模拟人体网络，分别符合下图所示的法规要求。
