甘肃真空度开关测试仪具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径≤130mm 4号管型5．真空度测量。在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面,选择“测量”按确认键,进行真空度测量，仪器的显示如界面： 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（此值为仪器测试3E-03Pa标准真空管的值）。

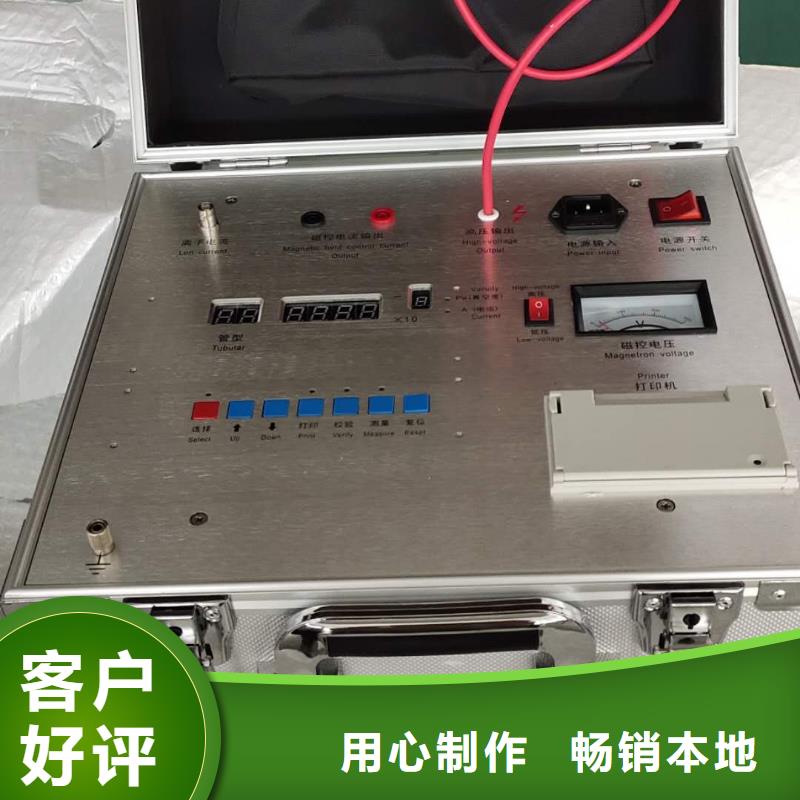

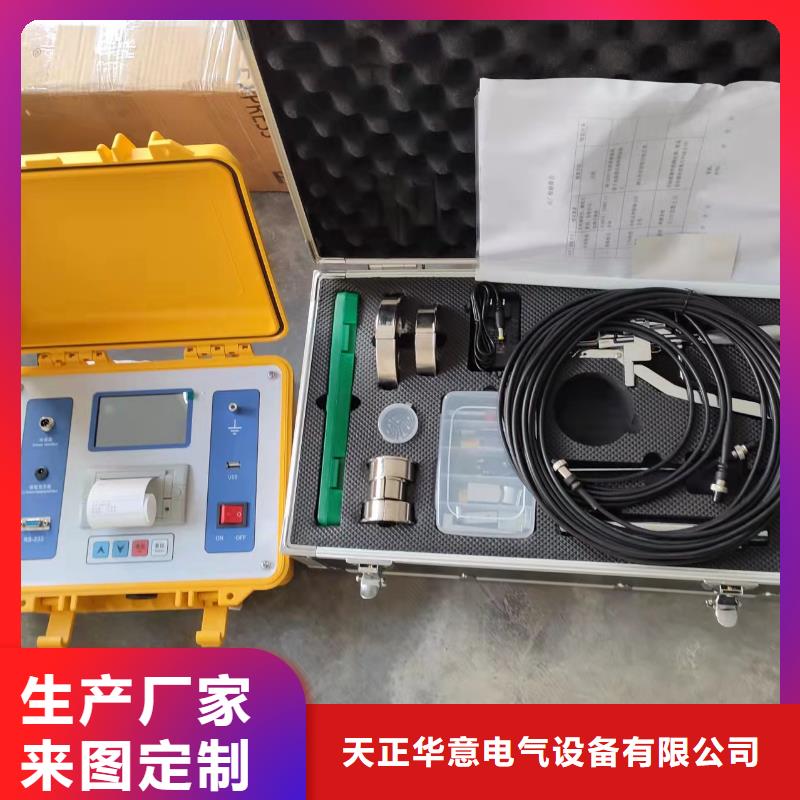

甘肃真空度开关测试仪当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。测试电路示意图如图１所示。H. V AC220V 励磁 励磁线圈 灭 弧室 L.YRf图1 灭弧室真空度磁控度放电法测试电路在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。四、操作使用方法1、仪器面板及连线说明：仪器面板如图2所示，检漏键用于对真空管真空度进行初步的判断,测量键用于施加高压及强电磁场对真空管真空度进行定量测试。在仪器侧面有一个高压输出端子，可用高压线连到真空管的一个触头上。离子电流输入端连接到真空管的另一个触头上。磁场电压两输出端应接到励磁线圈的两个接线端子上。接地端用于仪器外壳的保护接地。管型输入拔码开关用于输入灭弧室的管型，灭弧室的管型由灭弧室外直决定，带外罩的以外罩直径为准。2、管型选择：陶瓷、玻璃灭弧室 管径小于80mm为00号管型管径大于80mm小于100mm为02号管型管径大于100mm小于110mm为04号管型管径大于110mm为06号管型室内环氧树脂全封闭式灭弧室、6000V及以下灭弧室选定01号管型3、进行检漏：测试真空度前应进行检漏。
